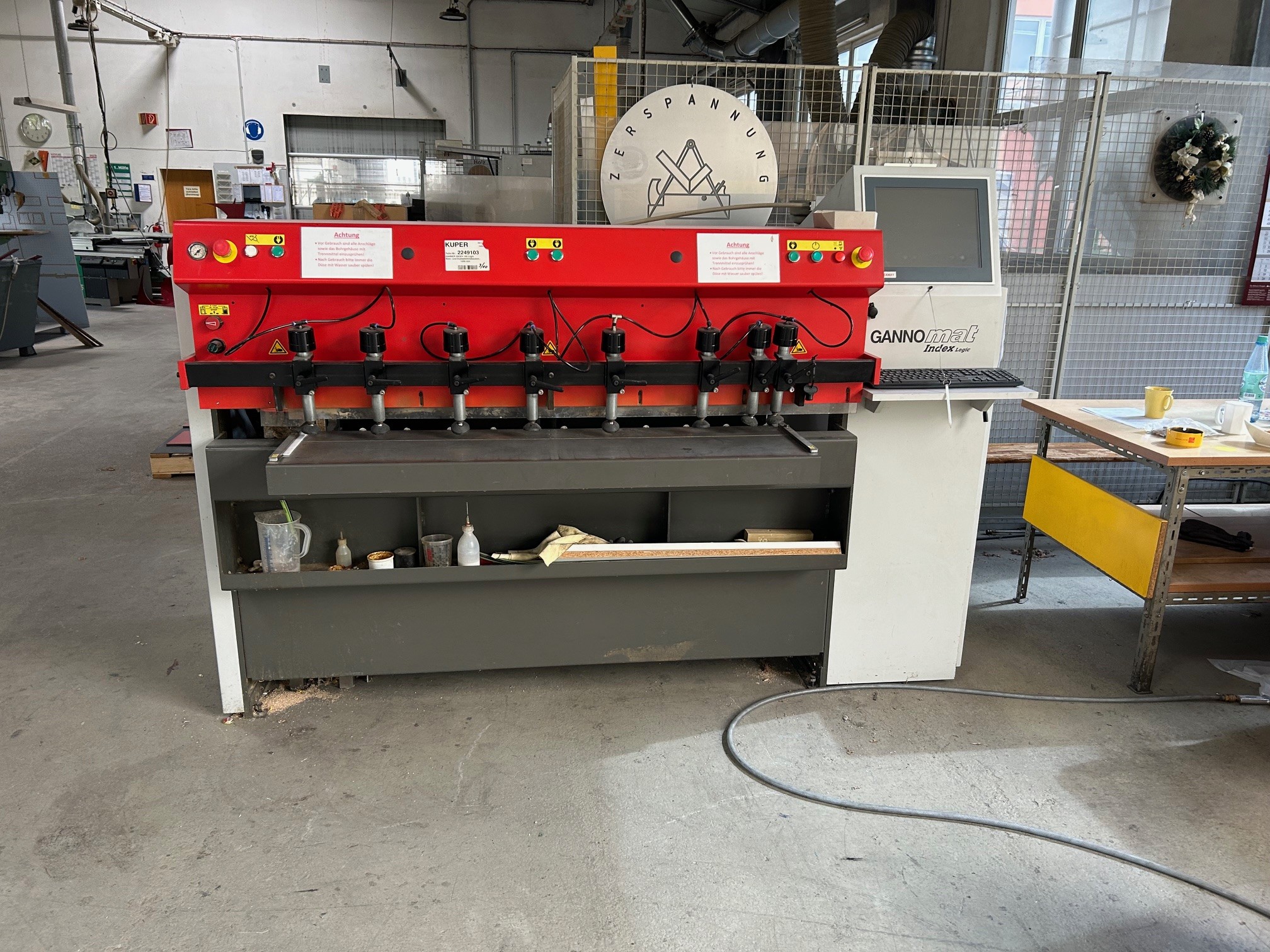

Gebrauchtmaschine

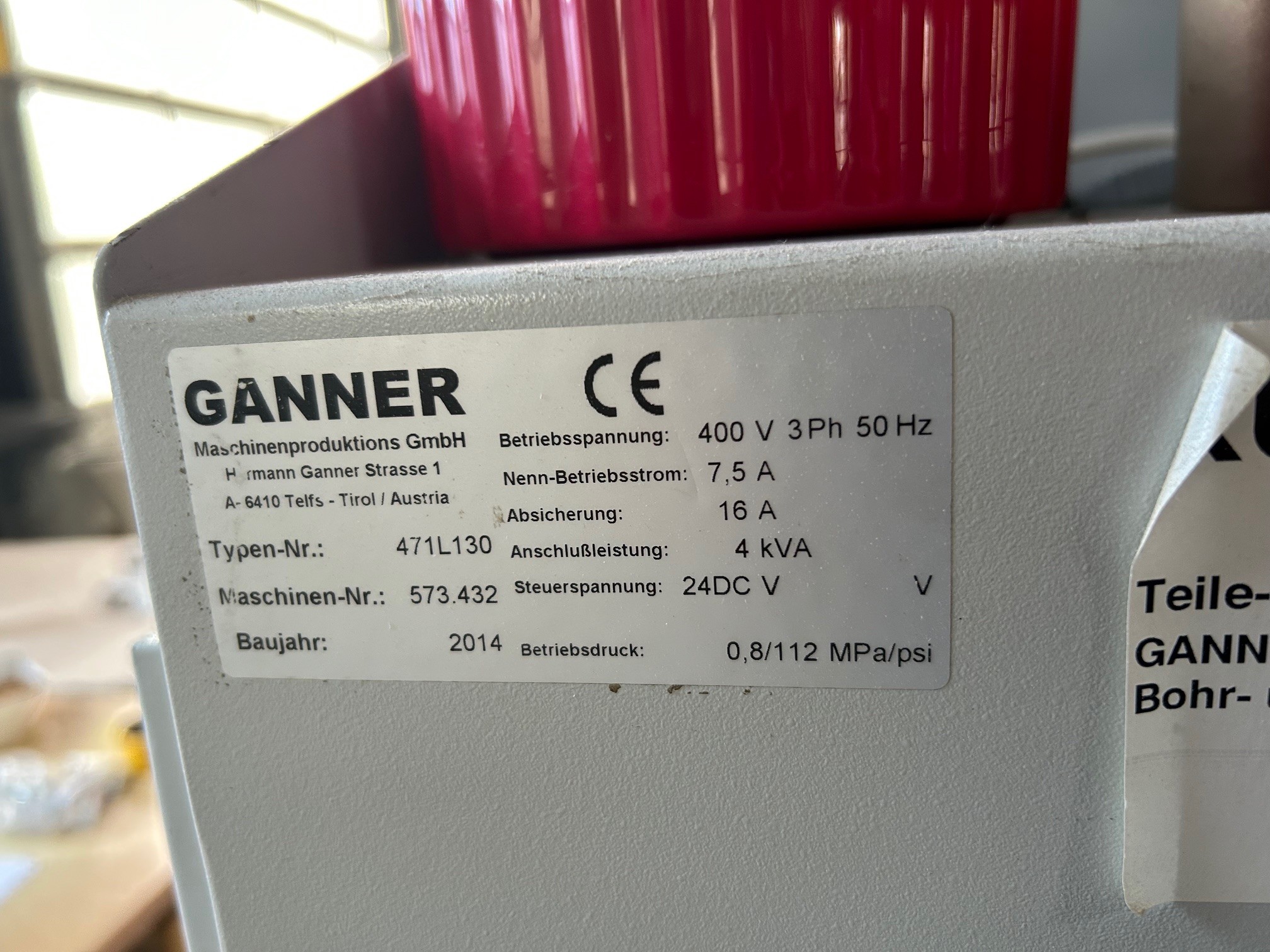

Baujahr 2014
Ausstattung und technische Daten:
komplett in Standardausführung mit:
- Support mit Linearführung bestehend aus:
1 Stk. Einspindel-Horizontal-Bohreinheit, Motor 0,65 kW, Hub 70 mm
Werkzeugdrehzahl wählbar über Bedienersoftware (3000/5000/8000 U/min.)

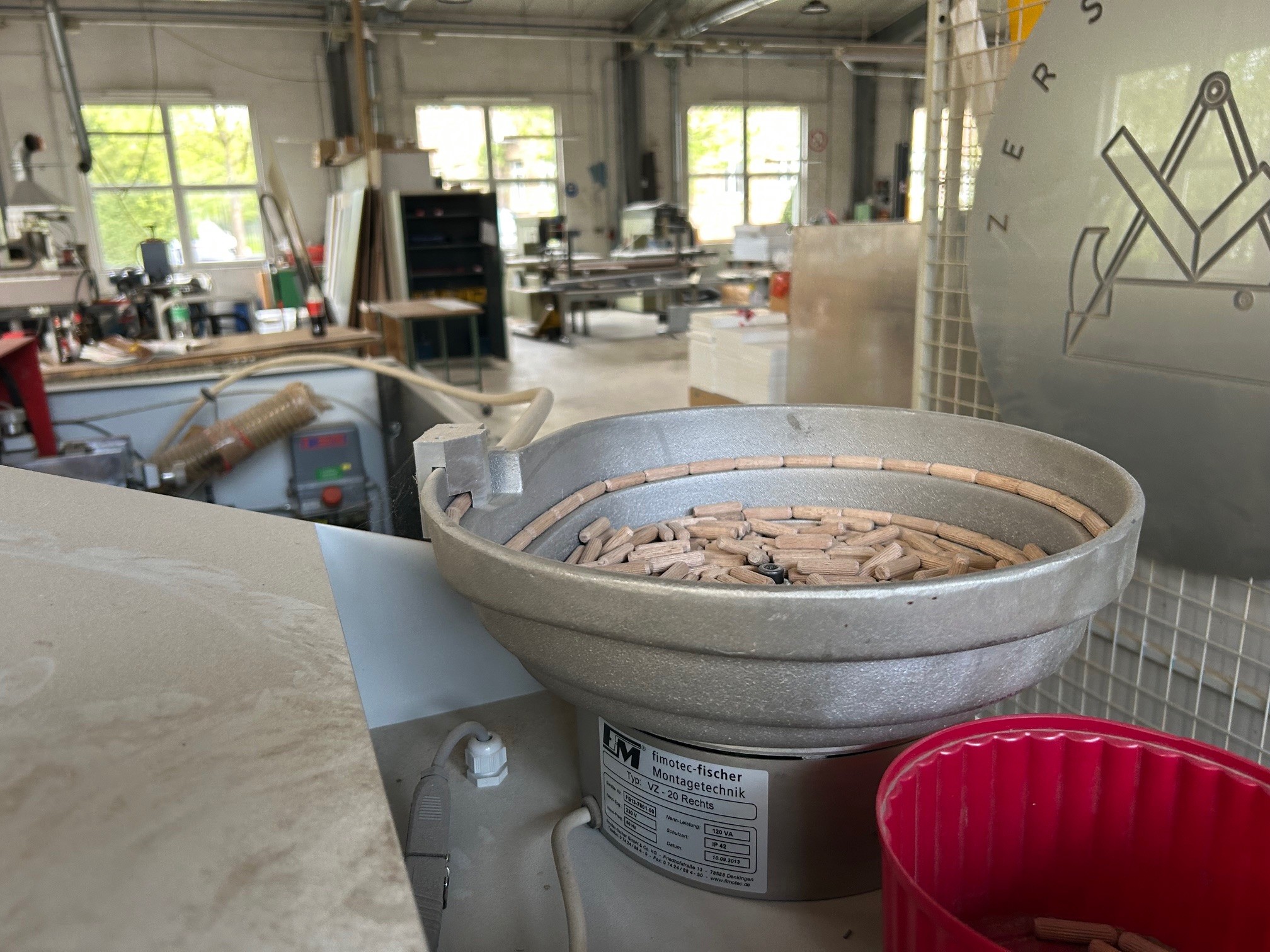

1 Stk. Ausblas-, Beleim- und Dübeleintreibstation für Dübel Æ 8 mm, Dübellänge 25-50 mm
- Vollautomatische, elektronisch gesteuerte Zentralschmierung
- X-Achse NC gesteuert, mit Arbeitslänge 1300 mm, Verfahrgeschwindigkeit max. 105m/min.
- Z-Achse manuell über mechanisches Digital-Zählwerk einstellbar, Position über Auflagetisch 5-40 mm
- Dübel-Eintreibüberstand von 7-20 mm über mechanischen Digital-Zählwerk einstellbar, Bohrtiefe von 0-35 mm
(bei Bohrerlänge GL 70 mm) wird automatisch mit Eintreibüberstand eingestellt
- Geschlossenes Leimsystem mit 6 bar Leimdruck über Leimdüse, für Leime mit einer Viskosität von 150 bis 350 mPas
- Leimmenge stufenlos einstellbar über Bedienersoftware
- Wahlschalter LEIM/WASSER zum Spülen des Leimsystems mit jeweils:
1 Edelstahlbehälter für 7,5 kg Leim sowie 7,5 l Wasser
- Kontroll-Lampe für Leimrestmengenanzeige im Leimbehälter
- 1 Stk. Seitenanschlag links, 1 Stk. Seitenanschlag rechts und 1 Stk. Mittelanschlag (alle abnehmbar)
- 4 Stk. Starttasten für individuelles Arbeiten mit 1-4 Werkstücken
- 4 Stk. Pneumatik-Schrägspannzylinder 10° für Werkstückstärken bis max. 80 mm, Werkstücklänge (Y) min. 70 mm
- 1 Stk. Absaugtrichter, Anschluss Æ 80 mm

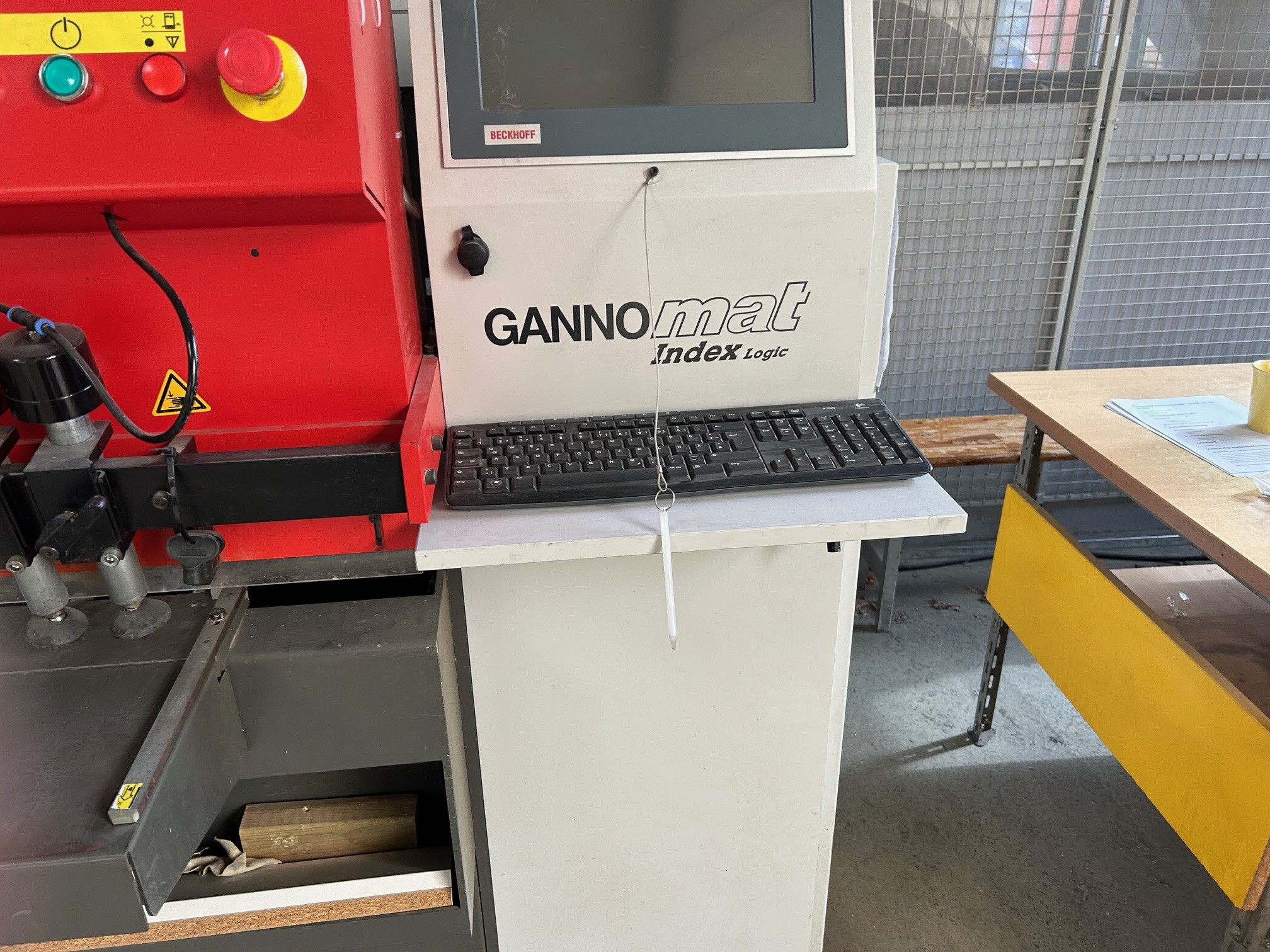

1 Stk. TCT-Steuerung mit:
Einbau-Industrie PC,inkl. Soft PLC Typ Beckhoff TWINCAT, Betriebstemperaturenbereich 0-50°C,
TFT-Industriedisplay 15 Touchscreen kapazitiv, Betriebssystem: WINDOWS 7
- Programmierung durch menügeführte Anwender-Software, Bohrabstände frei programmierbar mit
ABSOLUT-, RELATIV- oder RASTER- Bemaßung, automatische Werkstückspiegelung und Arbeitsgang-
optimierung, 4 Arbeitsfelder mit unterschiedlichen Programmen belegbar, grafische Werkstückdarstellung,
parametrische Programmierung, 0-Punktverschiebung, programmierbare Arbeitslisten, Fehlerdiagnose mit Klartext
Optionen:
1 Elektronisches, optisches Leimüberwachungssystem G.I.C.
(Glue Insert Control) für 1 Stk. Leimdüse
1 Z-Achse mit NC-gesteuerter, dynamischer Positionierung für Höheneinstellung
der Bohr- und Dübeleintreibstation (programmierbar von 5-40 mm)
Verfahrgeschwindigkeit max. 30 mm/Sek.
1 Einspindel-Vertikal-Bohreinheit von OBEN bohrend, 0,65 kW,
(3000/5000/8000 U/min), Position (Y) manuell über mechanisches Digital-Zählwerk
einstellbar von 5-40 mm, Bohrtiefe (Z) max. 30 mm (bei Bohrerlänge GL 57 mm)
Werkstückstärke (Z) max. 50 mm, Werkstücklänge (Y) min. 130 mm
(inkl. Bohrtiefenausgleich z.B. für Häfele Minifix)
4 Vertikal-Schrägspannzylinder 10° mit Halterung, zusätzlich,
1 Tastatur mit Halterung
Verfügbarkeit: nach Absprach; wird z.Zt. im Werk Ganner überholt
Standort: Österreich
