Gebrauchtmaschine
Baujahr 2019
Video unter:
https://youtu.be/OSpZBE0s13k

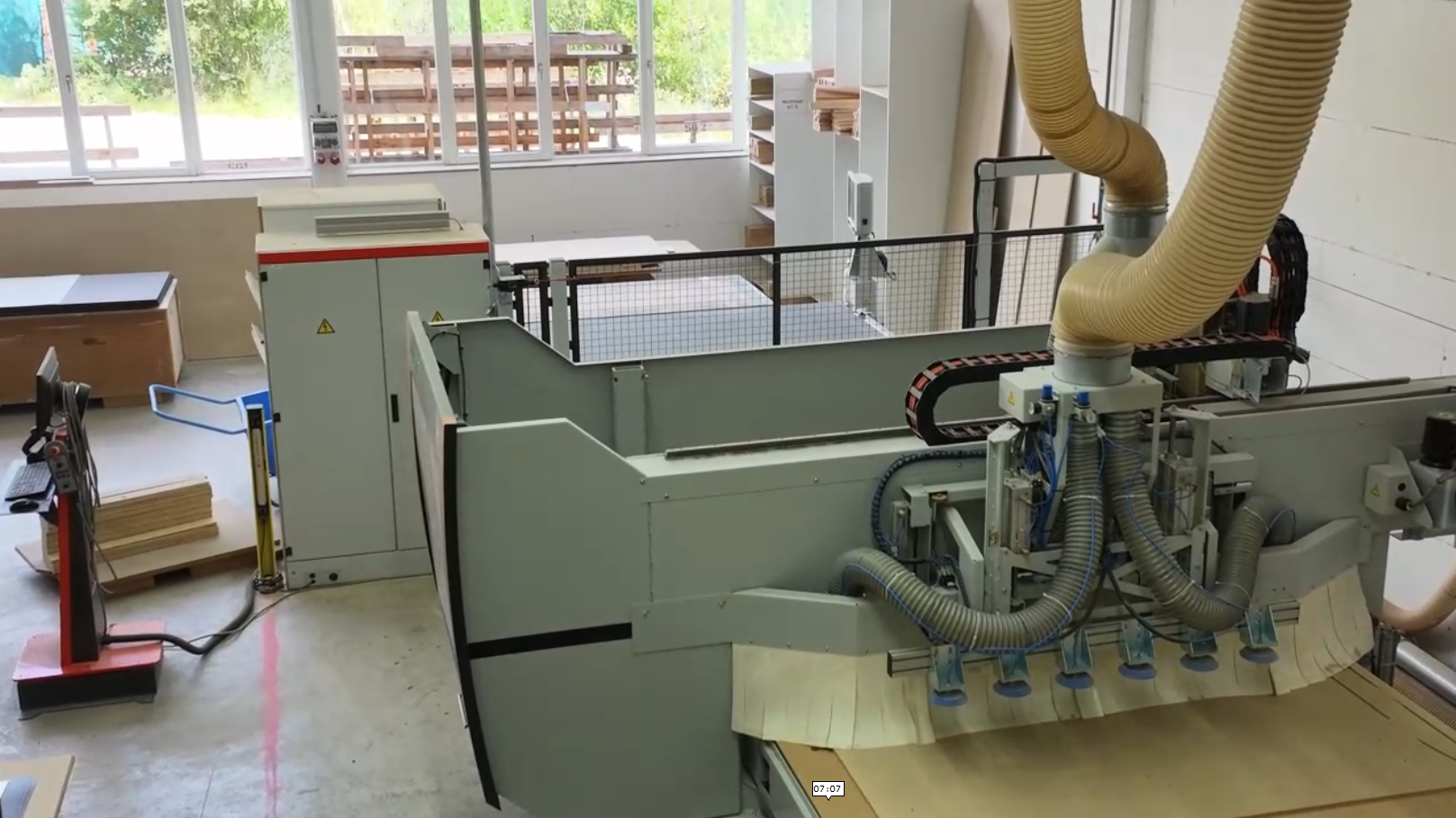

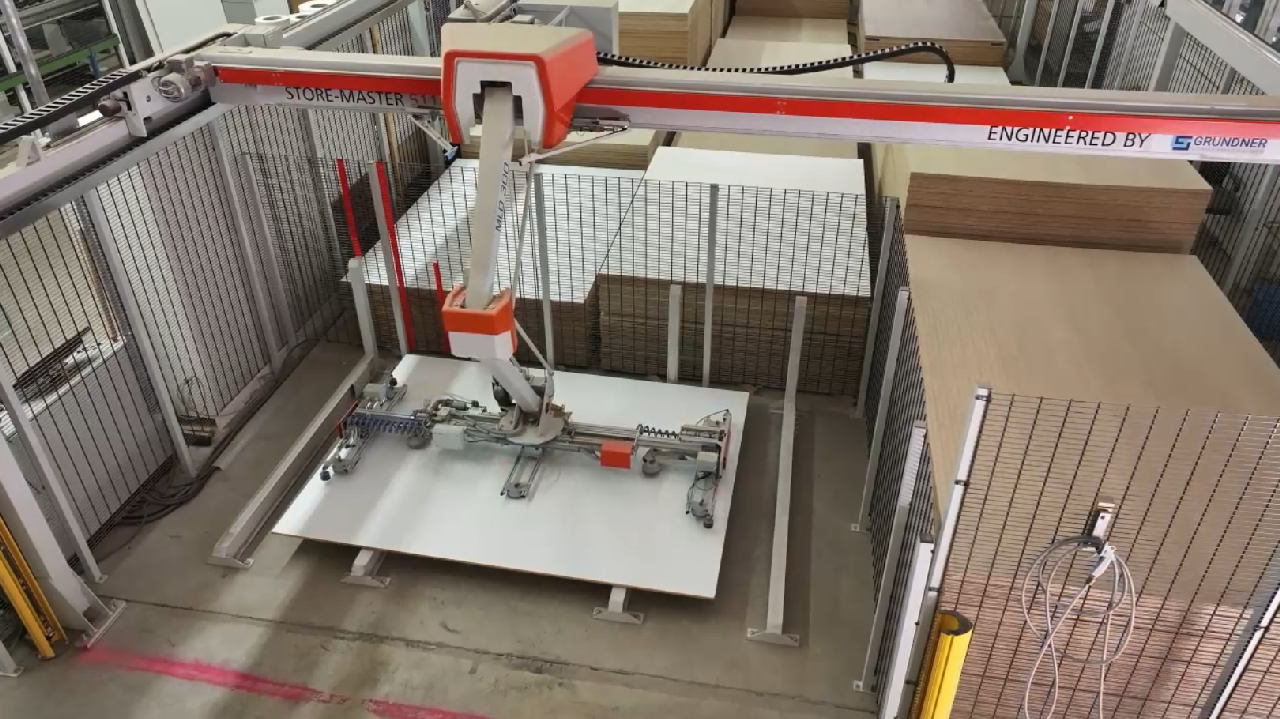

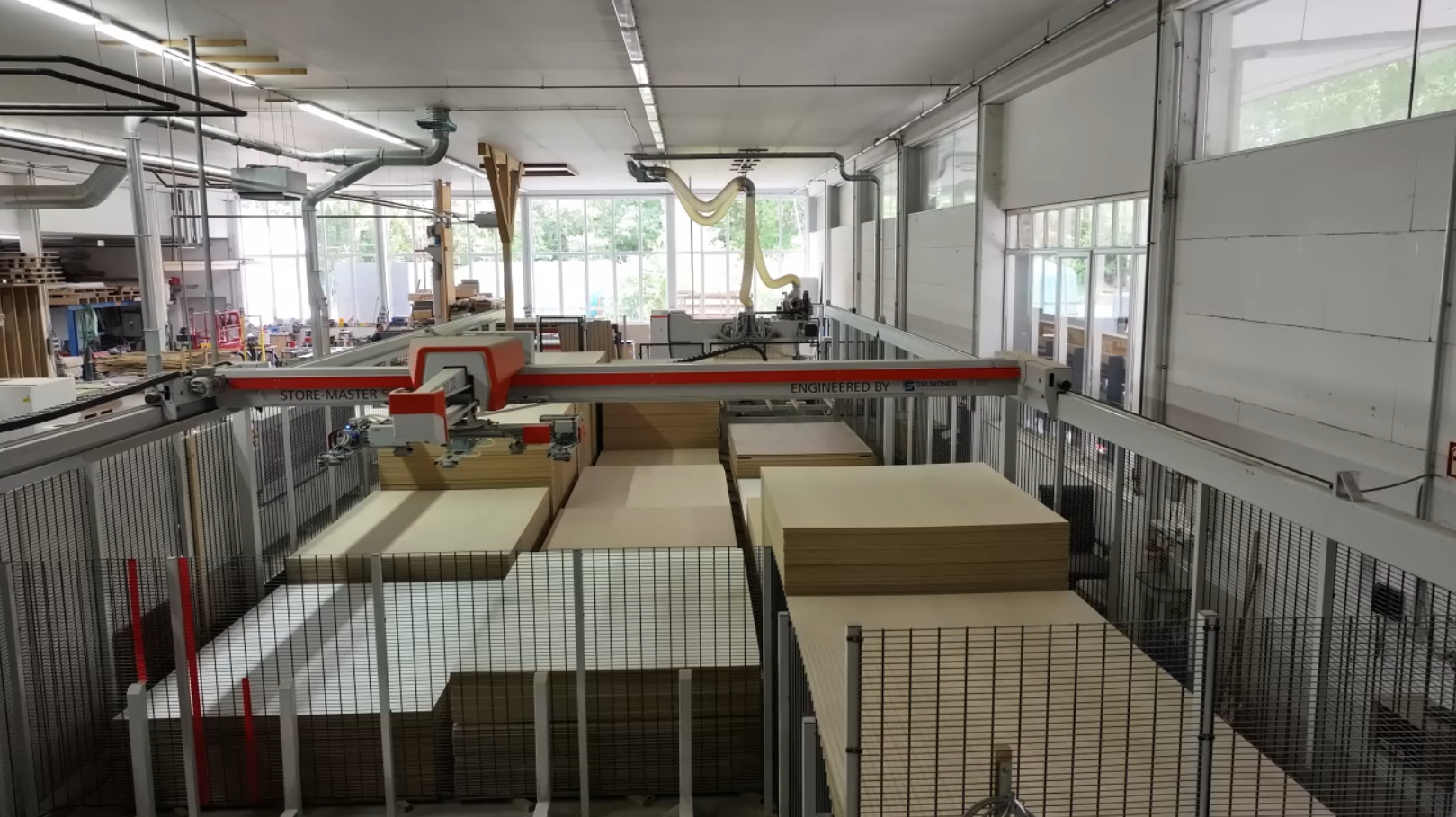

Grundmaschine - Dynestic 7535-R Automatic 12.7
Dynestic-Tisch
Für die klassische Nestingbearbeitung mit Verschleißplatte
Bearbeitungslänge 3700 mm
Arbeitsrichtung von rechts nach links
Maschinengestell in geschweißter Konstruktion
mit geschliffenen und gehärteten Prismenführungen für den Fahrständer,
Aggregatekopf und Konsolen
Fahrständer in Gantry-Ausführung
Zahnstangenantrieb, schrägverzahnt, in X- und Y-Richtung,
Kugelgewindespindeln Z-Richtung zur präzisen Positionierung
Technische Daten:
Bearbeitungsmaße:
Max. Auflage auf Nestingtisch
X = 3700 mm
Y = 2200 mm
Max. Verfahrwege
X = 5295 mm
Y = 2935 mm
Z = 565 mm
Max. Überfahrhöhe DYNESTIC Tisch
Z=250 mm von Tischoberkante (ohne Verschleißplatte)
Maximale programmierbare Geschwindigkeit
Vektorgeschwindigkeit: 128,0 m/min
X = 80 m/min, Y = 100 m/min, Z = 25 m/min
4-stufige Absaughaube
mit pneumatischer Höhenanpassung und Sichtscheibe
Spannung 400 V, 50/60 Hz
STEUERUNG:
Dual-Core Prozessor
Betriebssy stem Windows XP
80 GB Festplatte / 1 GB Arbeitsspeicher
RJ45 Netzwerkanschluss 10/100 Base-T Fast Ethernet
US-Tastatur und Microsof t InteliEy e Maus (optisch)
CD-ROM / CD-RW Laufwerk (CD-Brenner)
Fernwartung
Integrierte Netzwerkkarte zur Datenübertragung von Steuerungs- und Programmdaten.
Datenübertragung erfolgt über High-Speed Internetanschluss
Voraussetzung: High-Speed Internetanschluss an der Maschine.

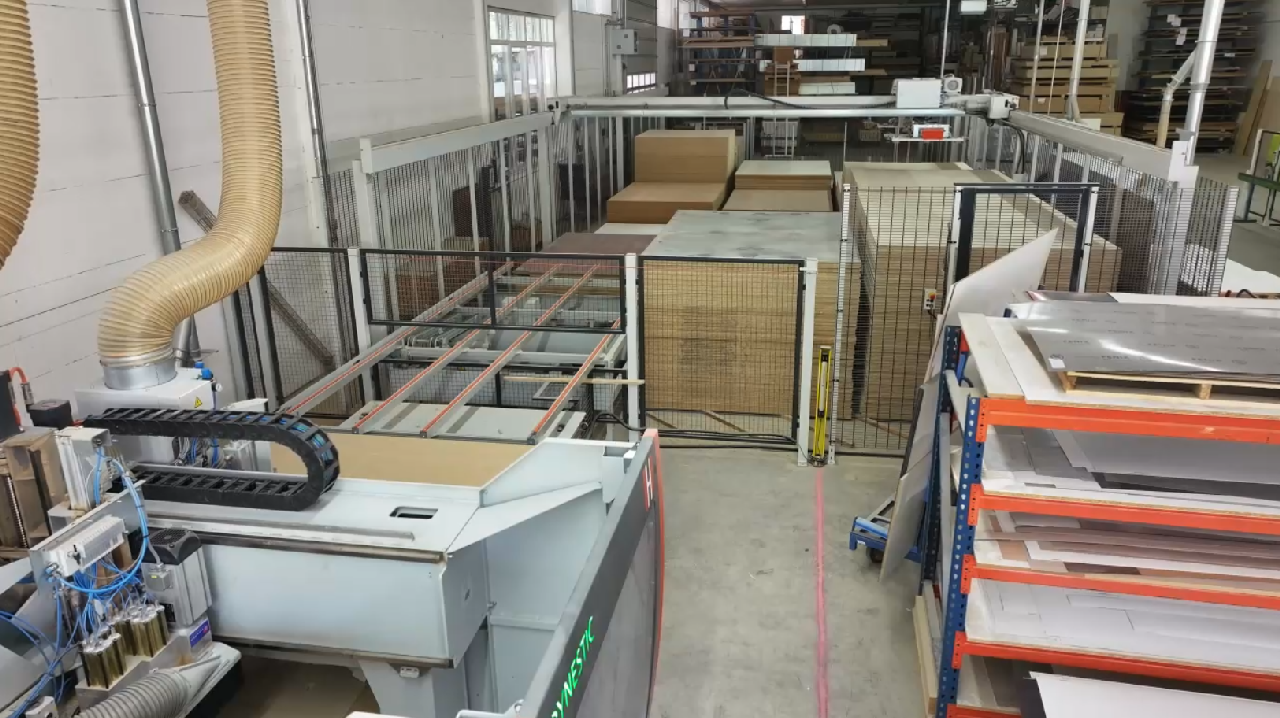

DYNESTIC Tisch
Fester, durchgehender Bearbeitungstisch mit Rastereinteilung,
durchgehenden Nuten in X- und Y-Richtung,
Abstand der Nuten 50 mm
mit 25 Meter Dichtschnur zur Aufspannung der Verschleißplatte
1 Bearbeitungsfeld mit Anschlagleisten / Anschlag
Höhe 30 mm, pneumatisch absenkbar
Je 2 Anschlagleisten in Y-Richtung und 1 Anschlag in X-Richtung rechts
(von Vorderkante Maschine betrachtet)
Vakuumfelder
1-Kreis Vakuumsystem
Bohraggregat 7881-R, 24 Spindeln
Antriebsleistung 3,0 kW, inkl. Sägeaggregat
18 Vertikalspindeln einzeln abrufbar
Anordnung in L-Form, 11+2 in X- und 6 in Y-Richtung
32 mm Raster
Max. Bohrerdurchmesser: 35 mm
Bohrergesamtlänge: 70 mm ab Anschraubende (abhängig von Plattenstärke)
Spindelausstellhub: 70 mm
Drehrichtung: Rechts- / Linkslauf im Wechsel
n(max.) 1000 - 5710 min-1 stufenlos regelbar
Aufnahme: M 10 Gewinde - Passsitz 11 mm
ohne Werkzeug, ohne Aufnahme
6 Horizontalspindeln
2 Doppelbohrspindel in X-Richtung
(Abstand 32 mm zwischen 1. und 2. Horizontalbohrspindel)
1 Doppelbohrspindel in Y-Richtung
Aufnahme: M 10 Gewinde, Passsitz 11 mm
Bohrergesamtlänge max. 70 mm ab Anschraubende
ohne Werkzeug, ohne Aufnahme
Druckbooster, Erhöhung des Standarddruckes von 6 auf 8 bar
5-Achs-Fräsaggregat 7844,
Leistung: 10,0 kW (S6)
kardanisch, C-Achse +/- 360° drehbar, A-Achse +/- 180° drehbar
n(max.) = 0 - 24000 min-1 stufenlos regelbar,
max. Leistung bei 12000 min-1 bis 24000 min-1
Flüssigkeitskühlung (Kühlaggregat inkludiert)
mit HSK-F 63-Werkzeugaufnahme
mit rechtssteigender Gewindemutter (für rechtsdrehende Werkzeuge)
mit Spannzangenfutter mit HSK-Schaft
Keramikkugellager (Hybridlager)
Werkzeuggewicht max. 6 kg (incl. Aufnahme)
Werkzeuge: Fräs- und Schleifwerkzeuge max. Ø 200 mm
Sägeblatt max. 350 mm mit optionalem 7886 Pick-Up Wechsler
Sicherheitsverkleidung lt. CE-Norm
Schutzzaun seitlich und hinten
Vakuumpumpe 500 m³/h Trockenläufer
zusätzliche Vacuumpumpe 250 m³/h Trockenläufer 400 V
Personensicherheit durch Lichtschranken
im vorderen Maschinenbereich
Handbediengerät zur Fernsteuerung der Maschine
mit folgenden Bedienfunktionen:
> Start / Stop des Bearbeitungsprogramms
> Geschwindigkeitsregelung der Bearbeitungszyklen
> Resettaste
> Manueller Vorschub / Eilgang für alle Achsen
> NOT-AUS
Manuelle Schmierung
für alle Linearf ührungen in X-, Y-, und Z-Richtung,
für alle Kugelgewindespindeln in Y- und Z-Richtung
für alle Frässpindelführungen,
für Werkzeugwechslerführungen
Wärmetauscher
zur Schaltschrankkühlung bis 35° C Umgebungstemperatur
Bedienpult mit 21,5" 16:9 Flachbildschirm, fahrbar
2 D Barcodescanner, Laserklasse 2, incl. Software, kabellos, für den mobilen Einsatz
Schaltschrank an Maschinenseite incl. Drehzahlüberwachung 502 67 13
mit Sicherheitsabschaltung für alle auf gebauten Fräsaggregate
Überwachung der Soll-Drehzahl und der max. zulässigen
Werkzeugdrehzahl laut Werkzeugverwaltung
USB Anschluss
Zur Datensicherung bzw. für ein direktes Einspielen von Bearbeitungsprogrammen
am Bedienfeld.
CAMPUS Software 1x Maschinenlizenz incl
