Holz-Her - Dynestic 7521

Gebrauchtmaschine

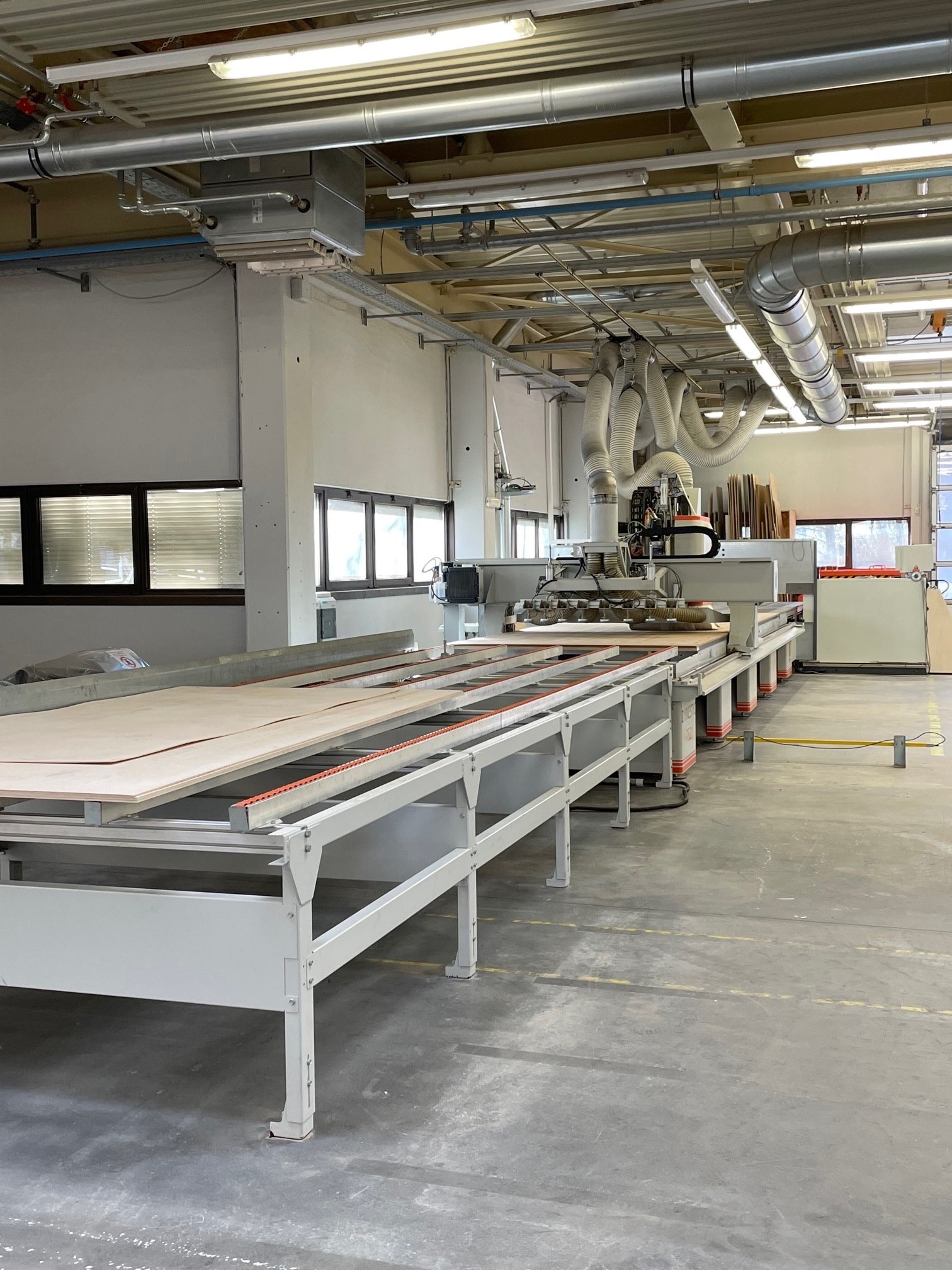

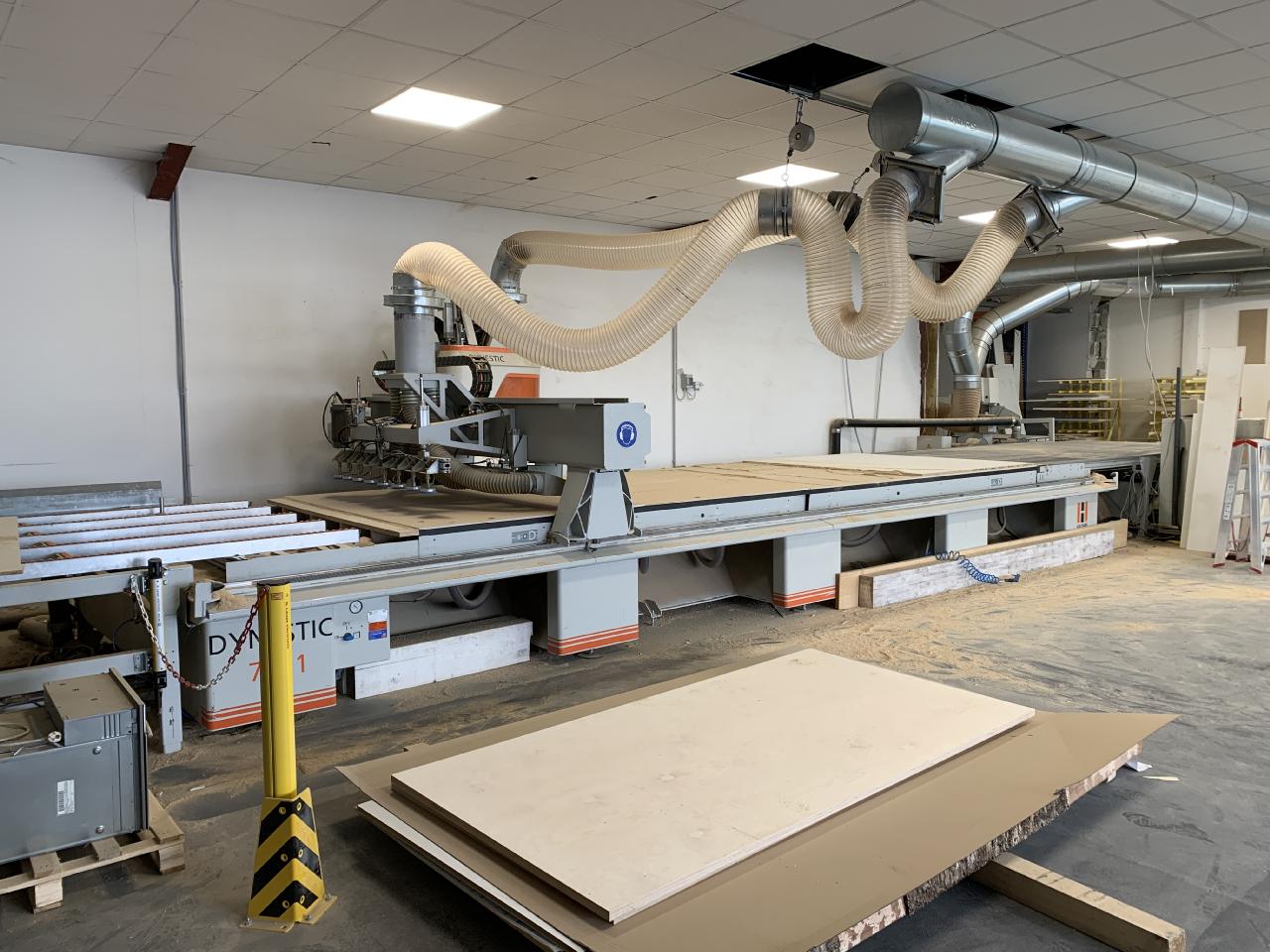

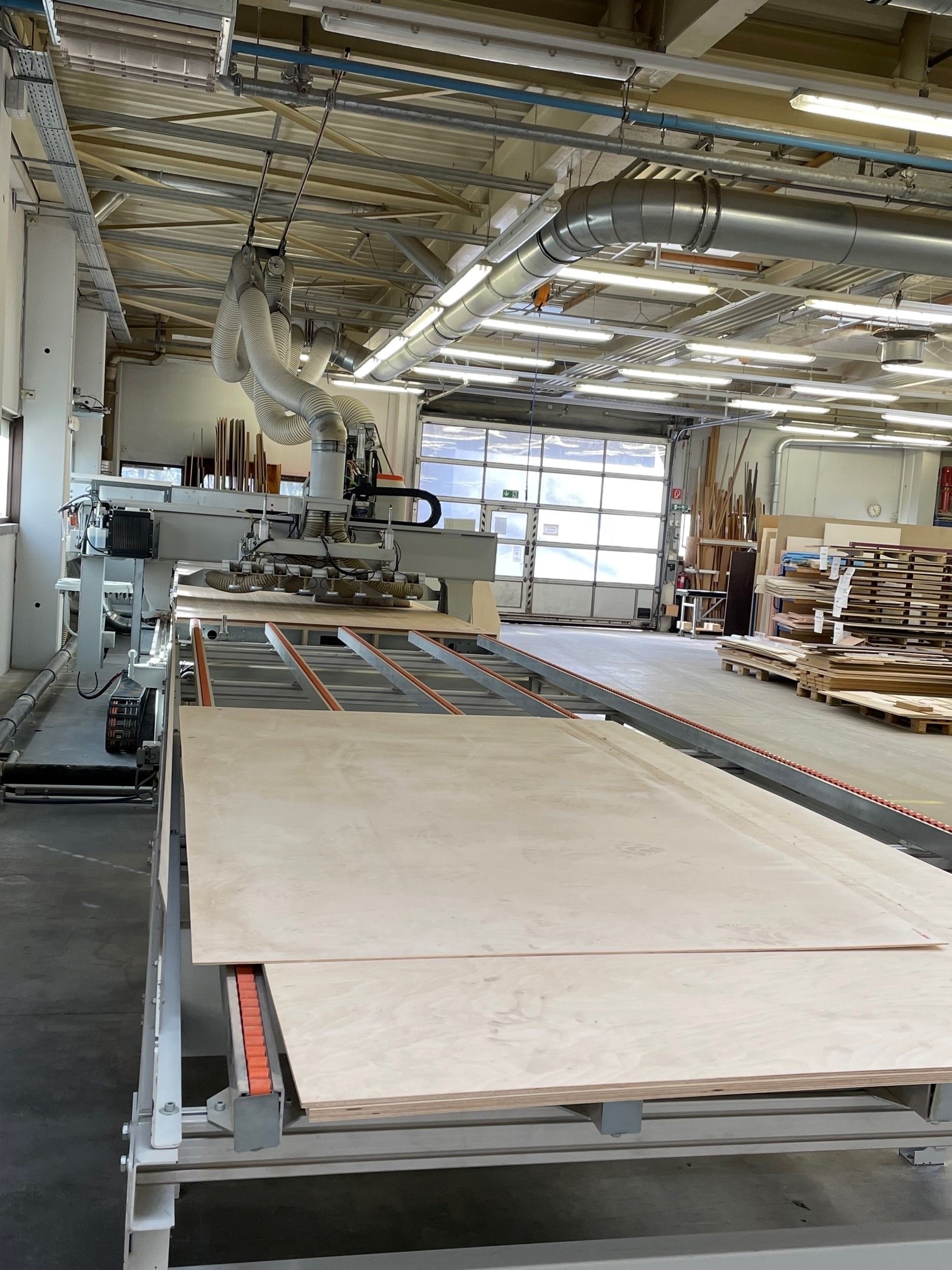

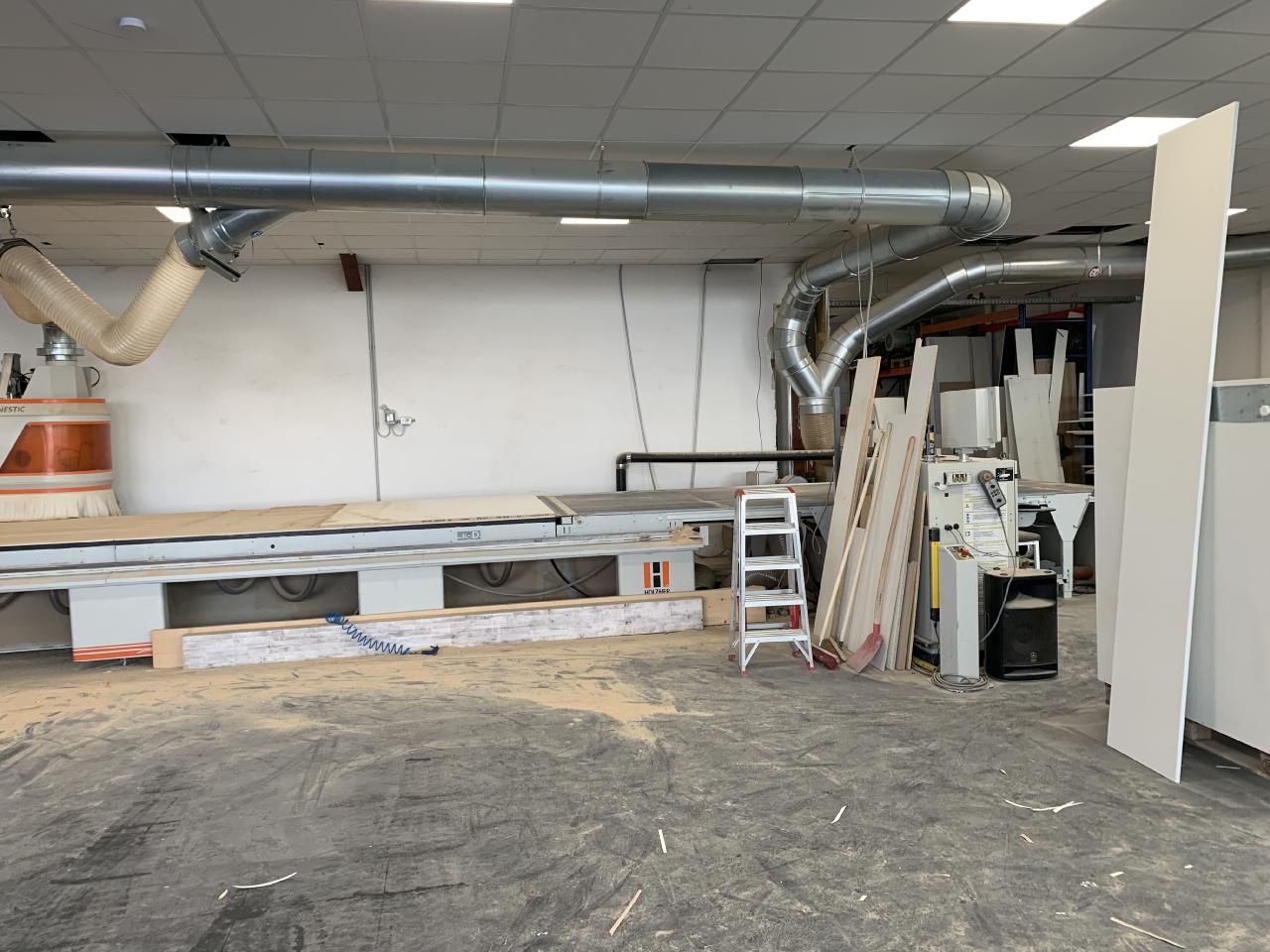

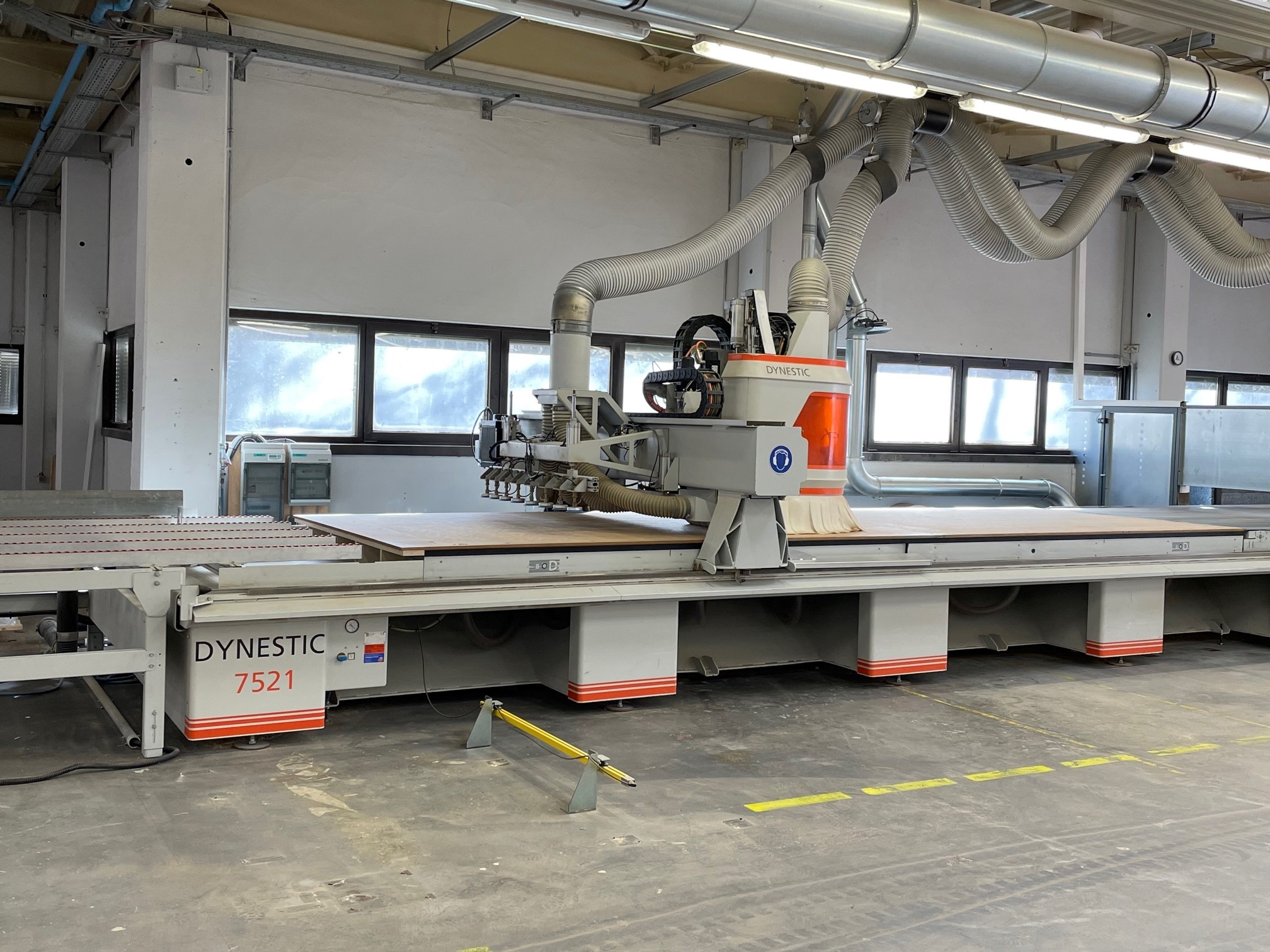

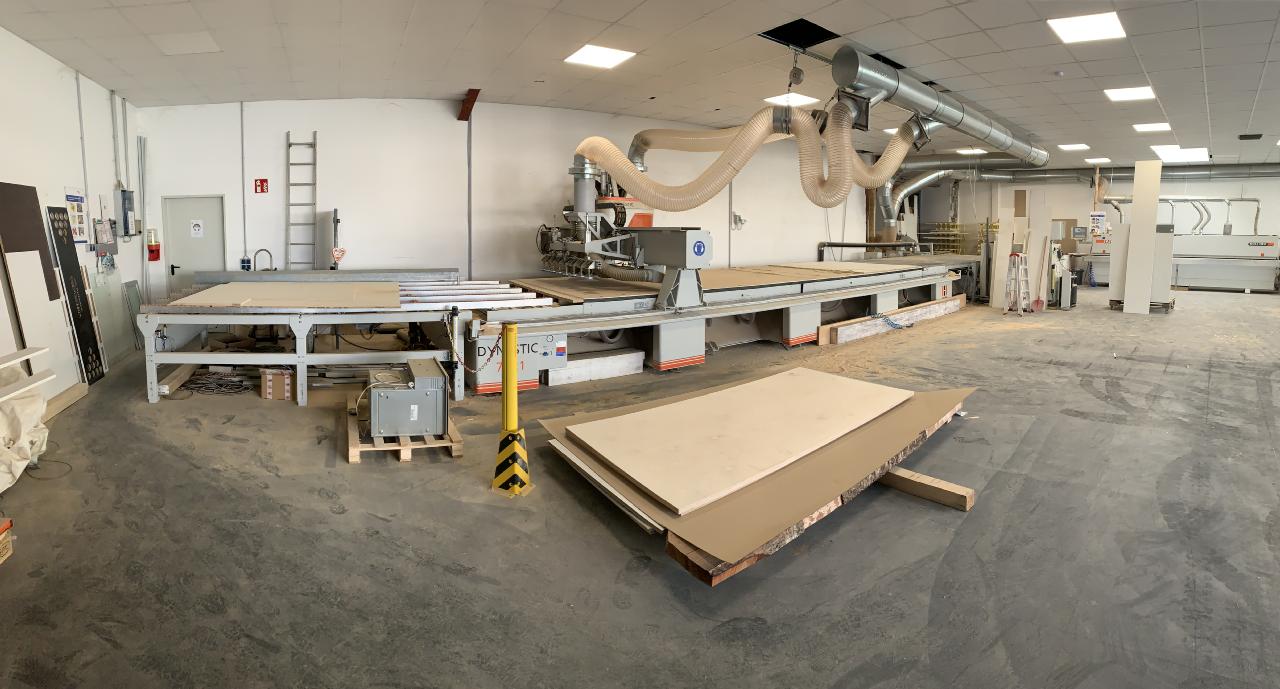

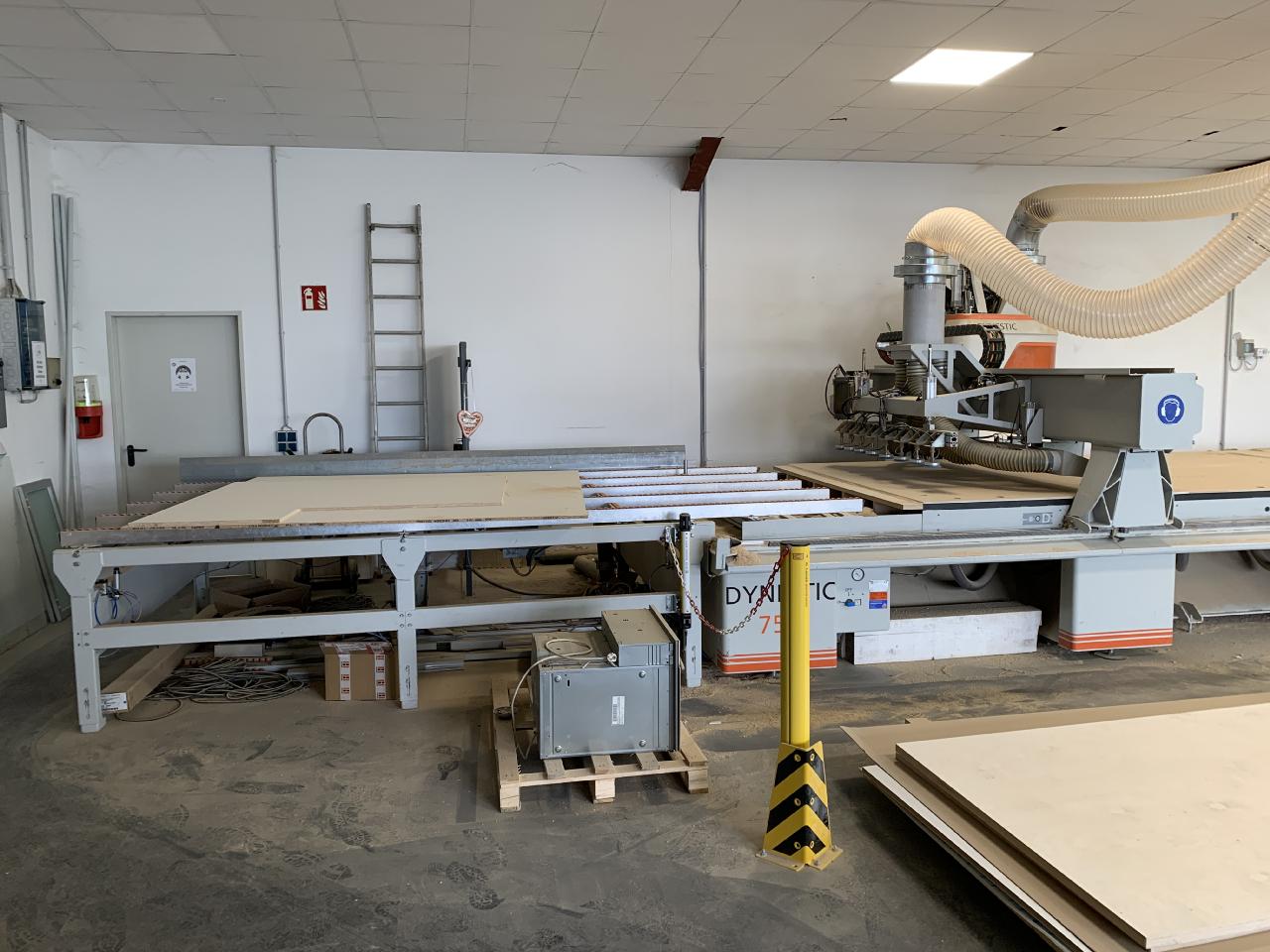

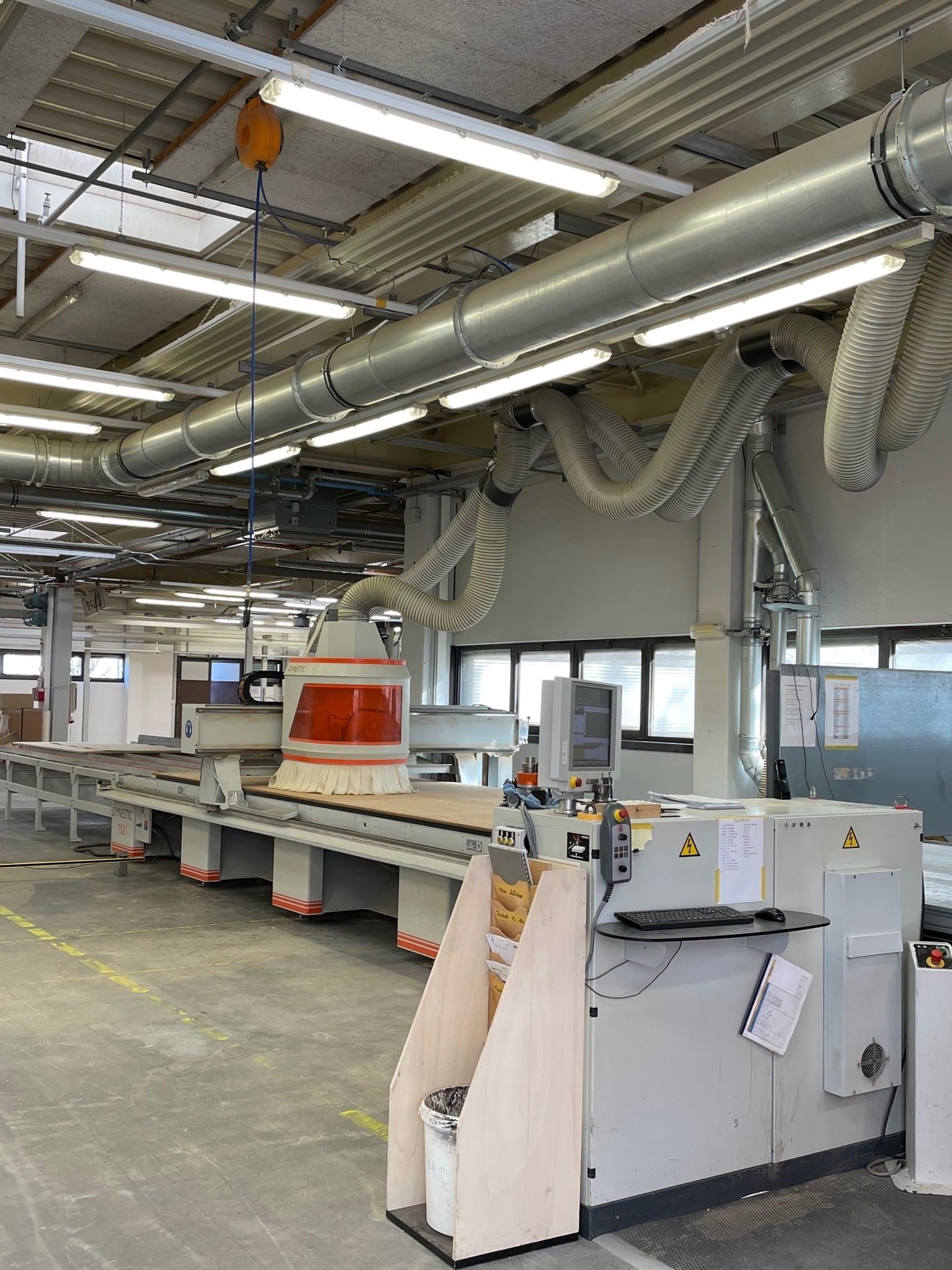

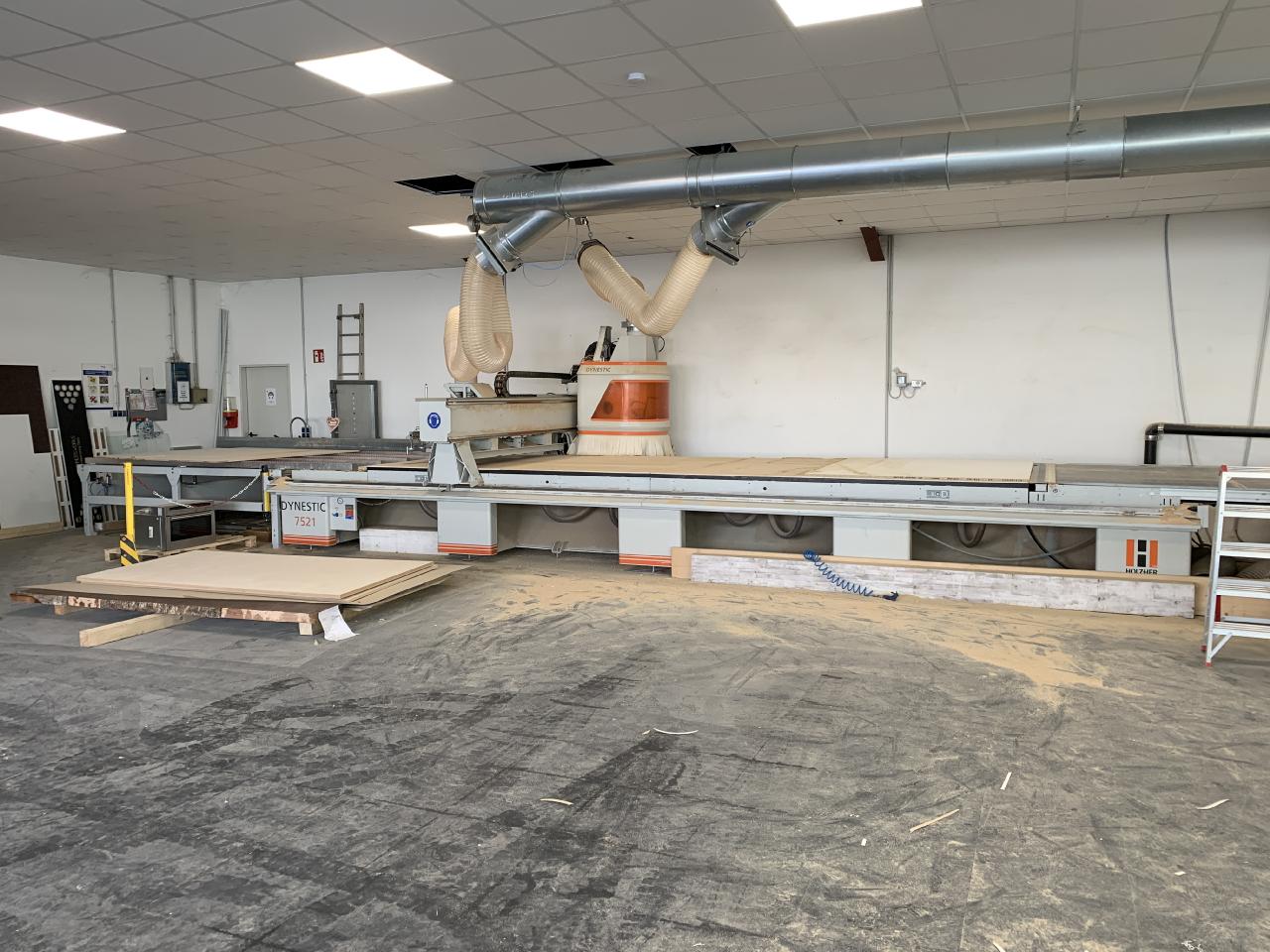

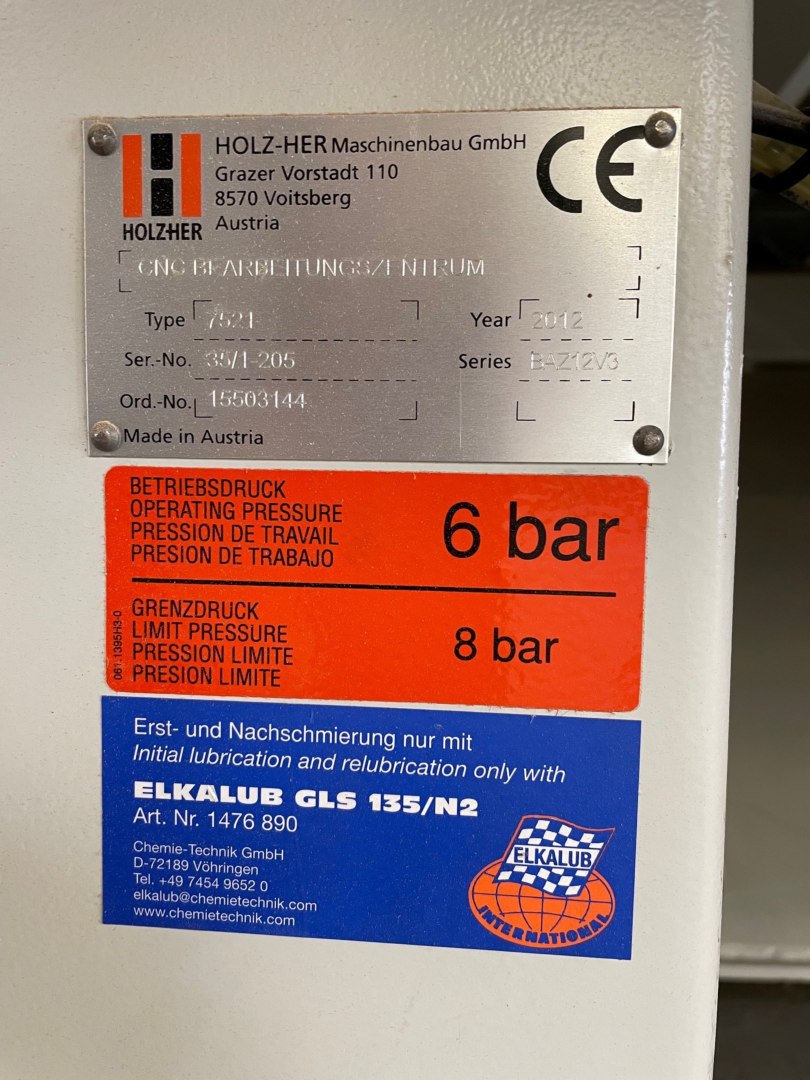

Gebrauchte Nesting CNC der Firma Holz-Her Typ Dynestic 7521

Grundmaschine - Dynestic 7521 20.6 Dynestic-Tisch
Für die klassische Nestingbearbeitung mit Verschleißplatte
Bearbeitungslänge 6250 mm
(DYNESTIC 20.6 zusätzlicher 4. Anschlag in Y bereits inkludiert)
Maschinengestell in geschweißter Konstruktion
mit geschlif f enen und gehärteten Prismenführungen für den Fahrständer,
Aggregatekopf und Konsolen
Fahrständer in Gantry-Ausführung
Zahnstangenantrieb, schrägverzahnt, in X- und Y-Richtung,
Kugelgewindespindeln Z-Richtung zur präzisen Positionierung
Technische Daten:
Die technischen Daten nehmen Bezug auf die DYNESTIC 7521 - 20.6
Bitte beachten Sie die zugehörigen Datenblätter.
Bearbeitungsmaße:
Max. Werkstückgröße zum Umfräsen
X = 6250 mm
Y = 2100 mm
Max. Verfahrwege
X = 7360 mm
Y = 2720 mm
Z = 325 mm
Max. Überfahrhöhe DYNESTIC Tisch
Z = 1. Stuf e 318 mm / 2. Stuf e 418 mm
von Tischoberkante (ohne Werkzeug, ohne Aufnahme)
Maximale programmierbare Geschwindigkeit
Vektorgeschwindigkeit: 128,0 m/min
X = 80 m/min, Y = 100 m/min, Z = 25 m/min

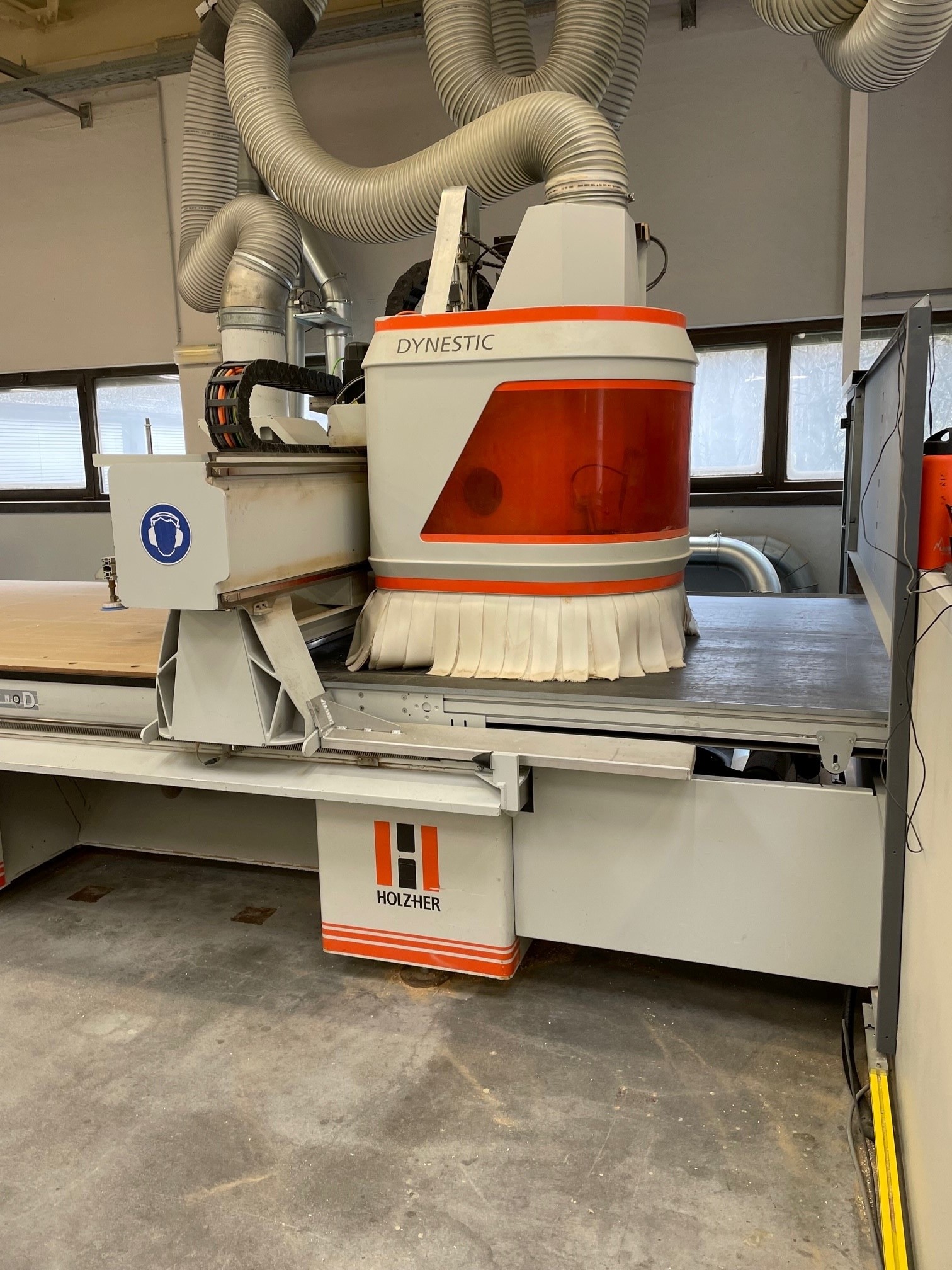

4-stufige Absaughaube
mit pneumatischer Höhenanpassung und Sichtscheibe
Spannung 400 V, 50/60 Hz

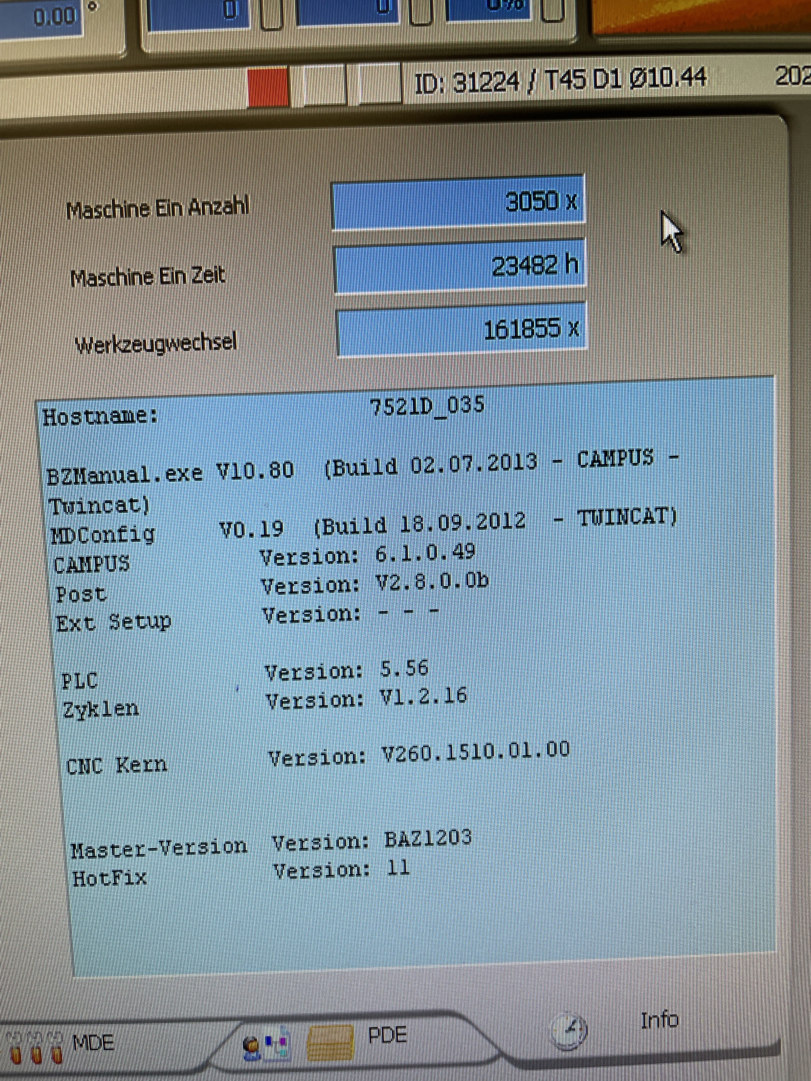

STEUERUNG:
Dual-Core Prozessor
Betriebssy stem Windows XP
80 GB Festplatte / 1 GB Arbeitsspeicher
RJ45 Netzwerkanschluss 10/100 Base-T Fast Ethernet
US-Tastatur und Microsof t InteliEy e Maus (optisch)
CD-ROM / CD-RW Laufwerk (CD-Brenner)
Fernwartung
Integrierte Netzwerkkarte zur Datenübertragung von Steuerungs- und Programmdaten.
Datenübertragung erfolgt über High-Speed Internetanschluss
Voraussetzung: High-Speed Internetanschluss an der Maschine.

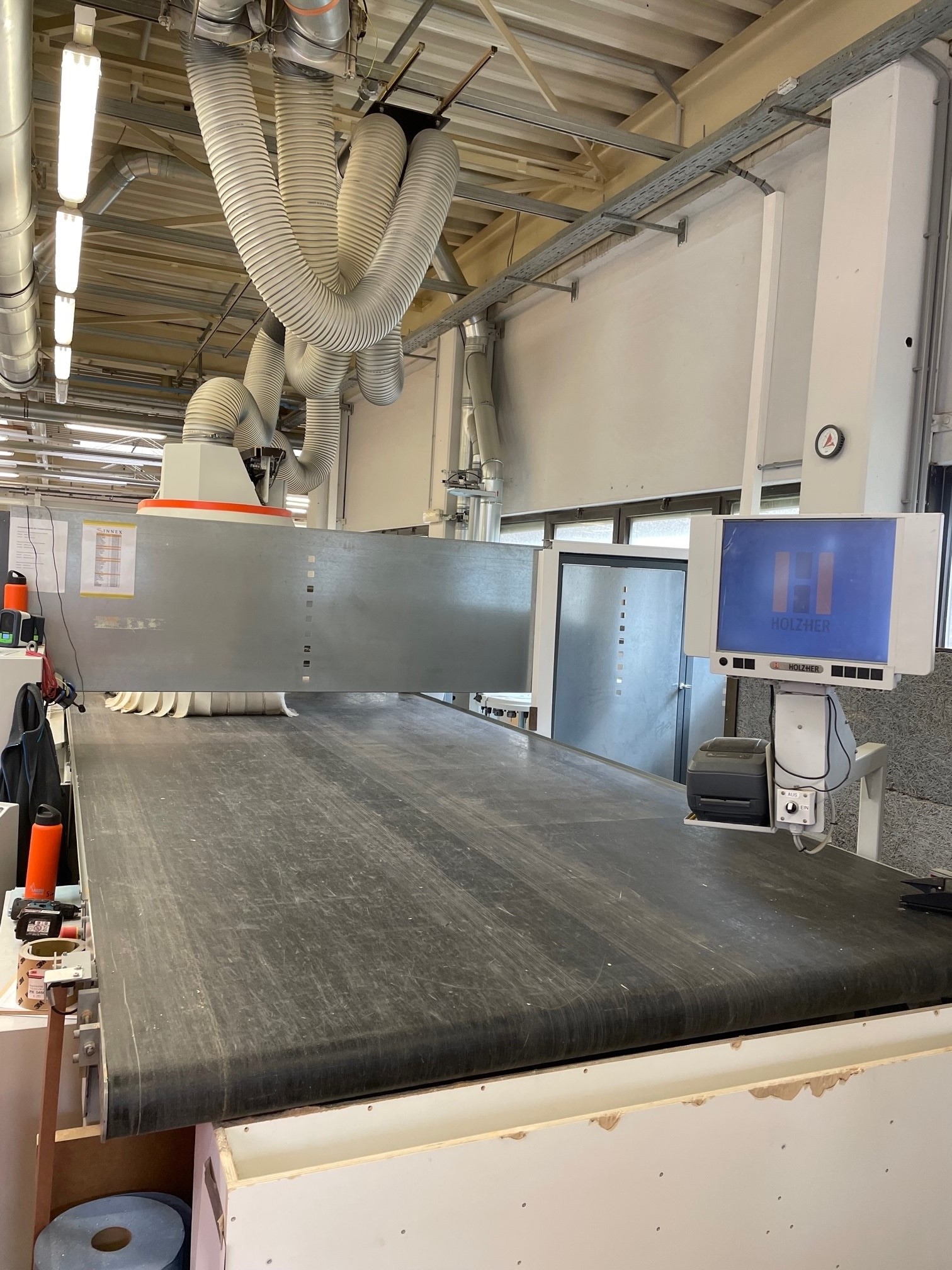

DYNESTIC Tisch
Fester, durchgehender Bearbeitungstisch mit Rastereinteilung,
durchgehenden Nuten in X- und Y-Richtung,
Abstand der Nuten 50 mm
mit 25 Meter Dichtschnur zur Aufspannung der Verschleißplatte
1 Bearbeitungsfeld mit Anschlagleisten / Anschlag
Höhe 30 mm, pneumatisch absenkbar
Je 2 Anschlagleisten in Y-Richtung und 1 Anschlag in X-Richtung rechts
(von Vorderkante Maschine betrachtet)
Vakuumfelder
1-Kreis Vakuumsystem

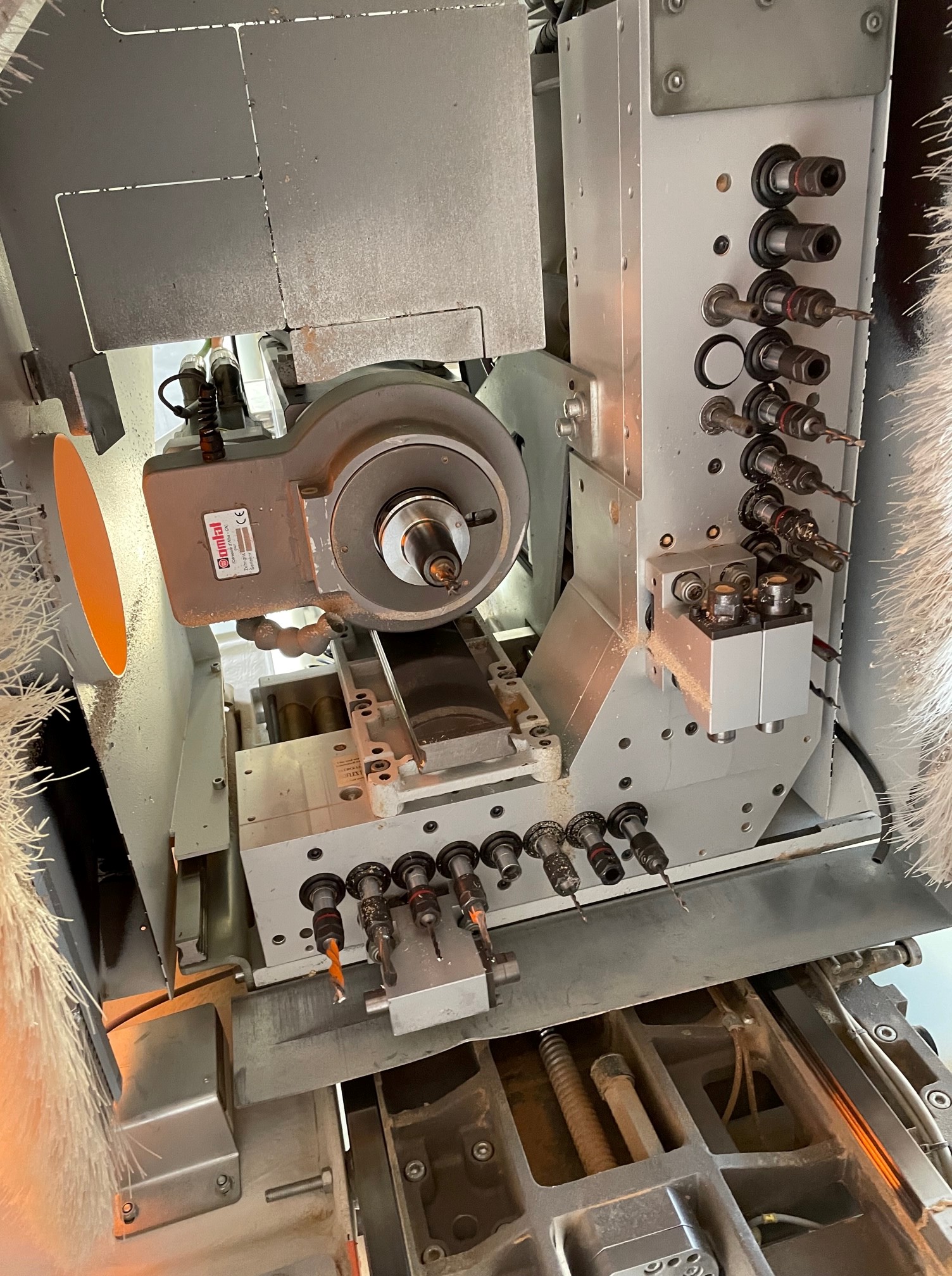

Bohraggregat 7976, 24 Spindeln
Antriebsleistung 3,0 kW
18 Vertikalspindeln einzeln abrufbar
Anordnung in L-Form, 10 in X- und 8 in Y-Richtung
32 mm Raster
Max. Bohrerdurchmesser: 35 mm
Bohrergesamtlänge: 70 mm ab Anschraubende (abhängig von Plattenstärke)
Spindelausstellhub: 70 mm
Drehrichtung: Rechts- / Linkslauf im Wechsel
n(max.) 1000 - 5710 min-1 stufenlos regelbar
Auf nahme: M 10 Gewinde - Passsitz 11 mm
ohne Werkzeug, ohne Aufnahme
6 Horizontalspindeln
2 Doppelbohrspindel in X-Richtung
(Abstand 32 mm zwischen 1. und 2. Horizontalbohrspindel)
1 Doppelbohrspindel in Y-Richtung
Aufnahme: M 10 Gewinde, Passsitz 11 mm
Bohrergesamtlänge max. 70 mm ab Anschraubende
ohne Werkzeug, ohne Aufnahme
Freiplatz 1 für:
Optionale Doppelbohrspindel in X-Richtung
oder
Vertikaladapter mit doppelter Vorlegekraft
Freiplatz 2 für:
Optionale Säge in X-Richtung
oder
Vertikaladapter mit doppelter Vorlegekraft

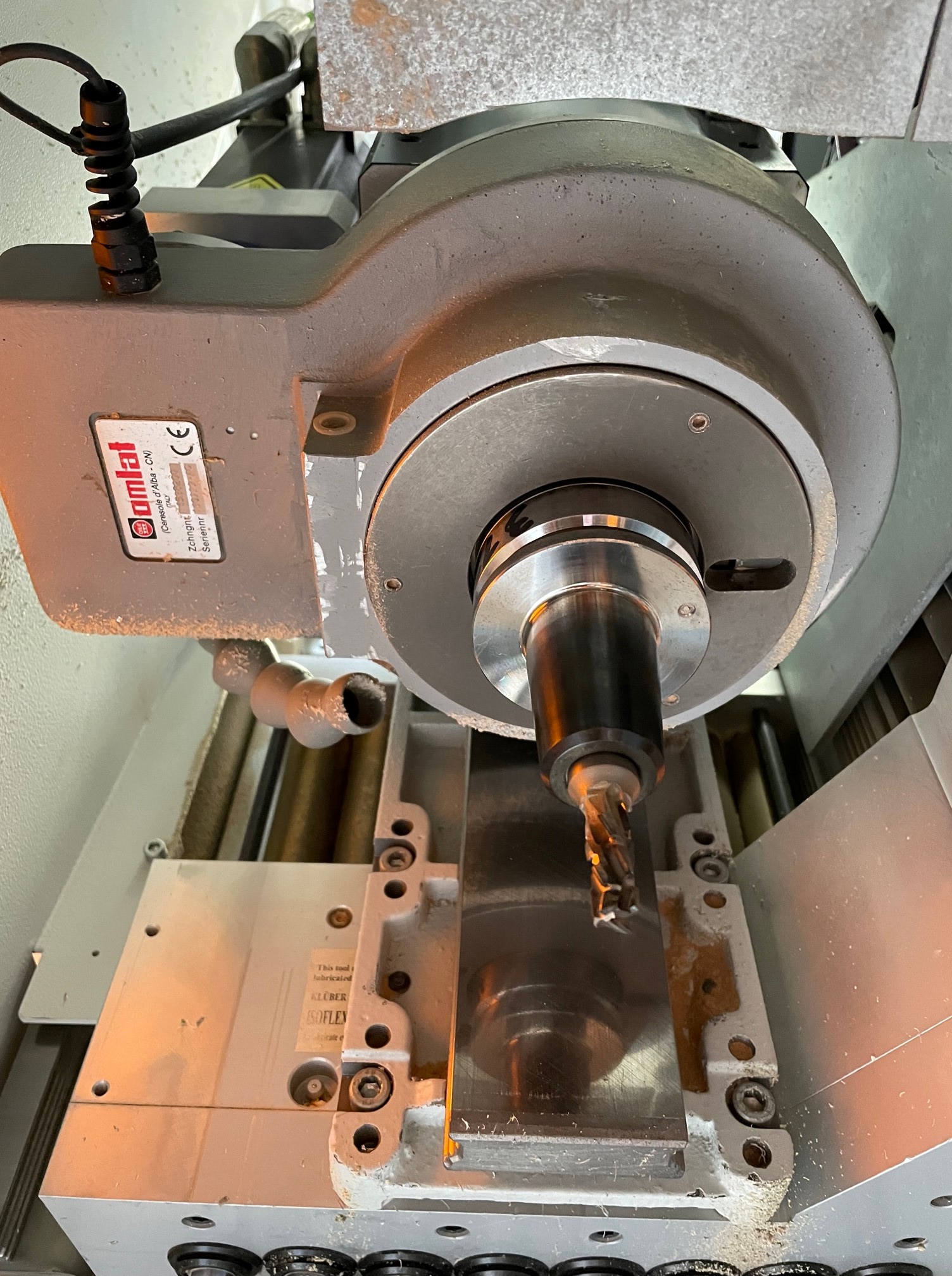

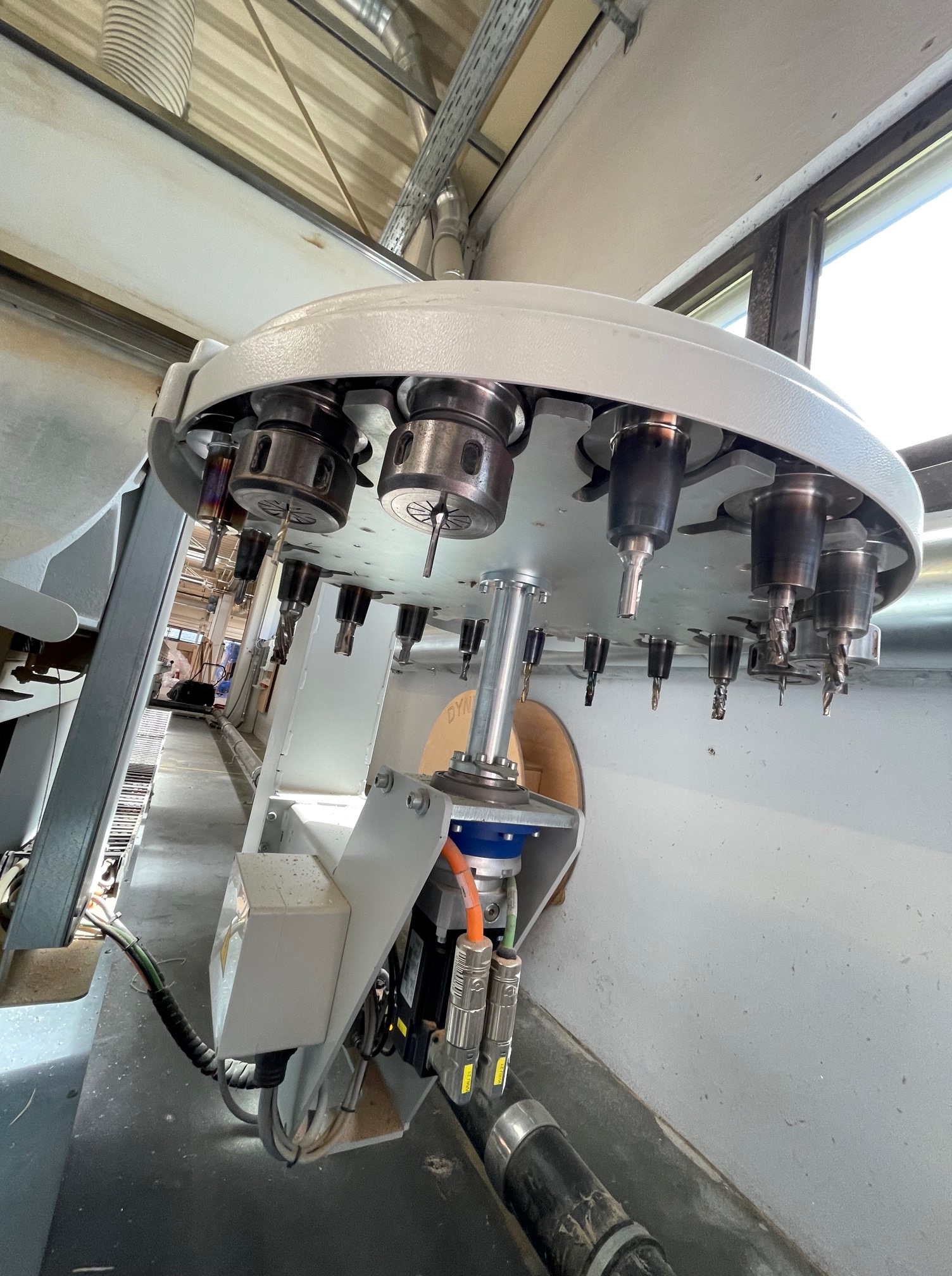

Fräsaggregat 7831, 2-stufig
Leistung: 11,0 kW (S6)
n(max.) = 1000 - 24000 min-1 stuf enlos regelbar, zweistuf iger Vorlegehub
max. Leistung bei 12000 min-1 bis 24000 min-1
luftgekühlt
mit HSK-F 63-Werkzeugaufnahme
mit rechtssteigender Gewindemutter (für rechtsdrehende Werkzeuge)
mit Spannzangenfutter mit HSK-Schaft
Keramikkugellager (Hybridlager)
Werkzeuggewicht max. 6 kg (incl. Aufnahme)
Werkzeuge: Fräs- und Schleifwerkzeuge max. Ø 160 mm
Feststehender Adapter für Wechselaggregate
Sicherheitsverkleidung lt. CE-Norm
Schutzzaun seitlich und hinten
Vakuumpumpe 250 m³/h Trockenläufer
Personensicherheit durch Lichtschranken
im vorderen Maschinenbereich

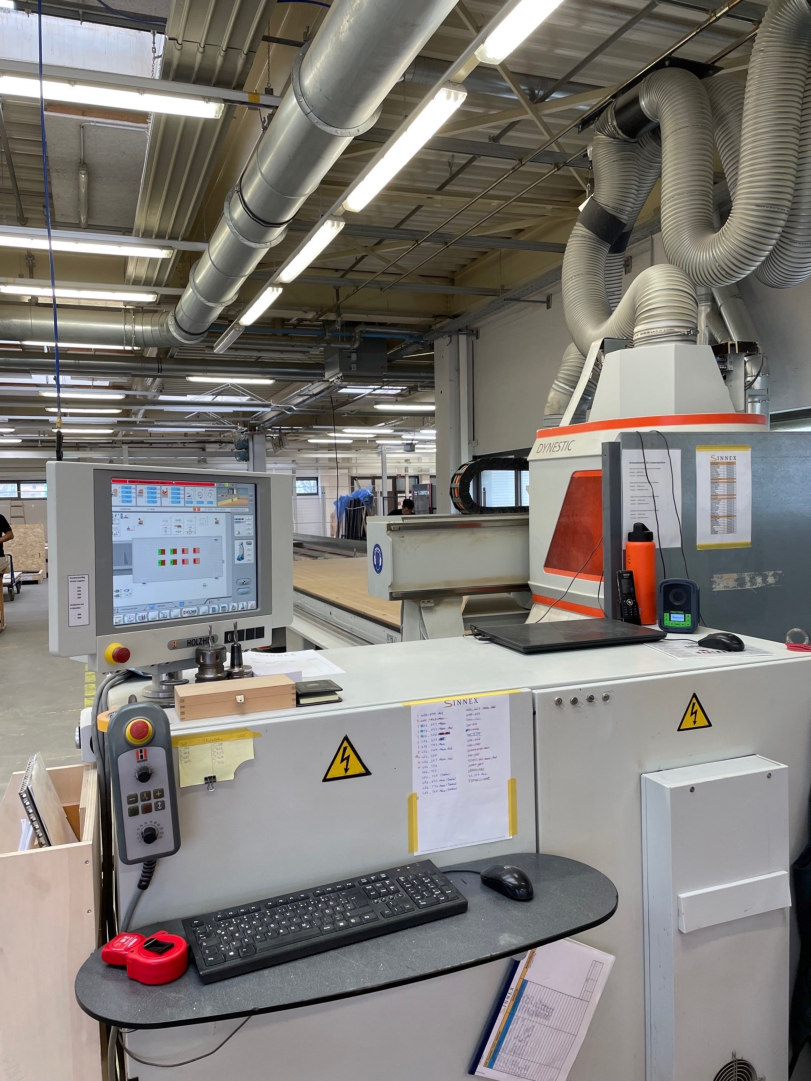

Handbediengerät zur Fernsteuerung der Maschine
mit folgenden Bedienfunktionen:
> Start / Stop des Bearbeitungsprogramms
> Geschwindigkeitsregelung der Bearbeitungszyklen
> Resettaste
> Manueller Vorschub / Eilgang für alle Achsen
> NOT-AUS
Manuelle Schmierung
f ür alle Linearf ührungen in X-, Y-, und Z-Richtung,
f ür alle Kugelgewindespindeln in Y- und Z-Richtung
f ür alle Frässpindelführungen,
f ür Werkzeugwechslerführungen
Wärmetauscher
zur Schaltschrankkühlung bis 35° C Umgebungstemperatur

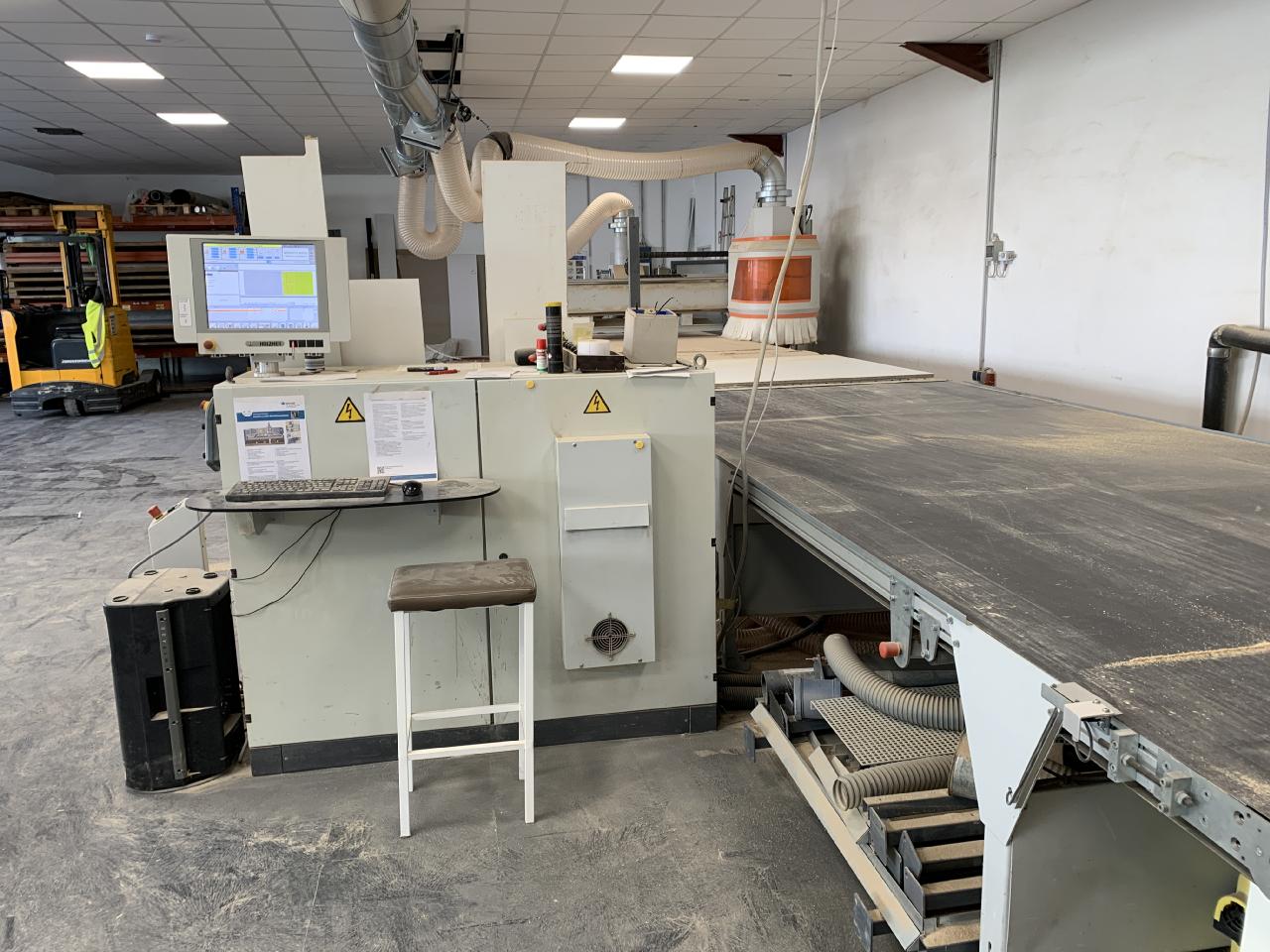

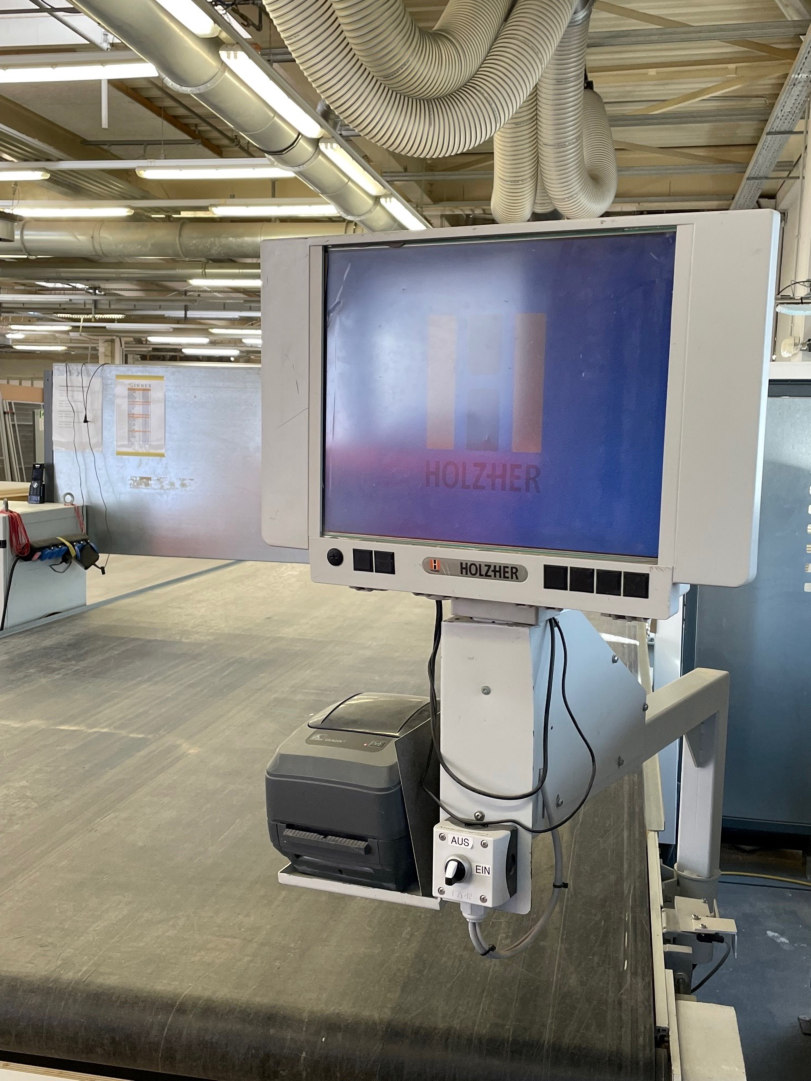

17" TFT-Flachbildschirm, dreh- und neigbar
Gehäuse staubdicht, entspiegeltes Glas
Schaltschrank an Maschinenseite incl. Drehzahlüberwachung 502 67 13
mit Sicherheitsabschaltung für alle auf gebauten Fräsaggregate
Überwachung der Soll-Drehzahl und der max. zulässigen
Werkzeugdrehzahl laut Werkzeugverwaltung
USB Anschluss
Zur Datensicherung bzw. für ein direktes Einspielen von Bearbeitungsp
