Gebrauchtmaschine
Baujahr 2009
Zustand: überholt

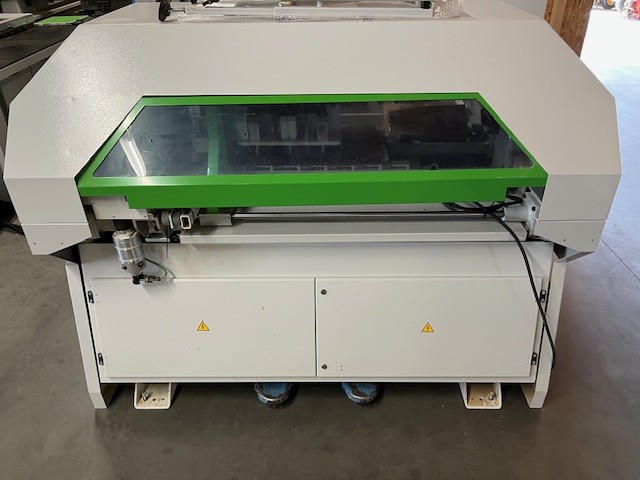

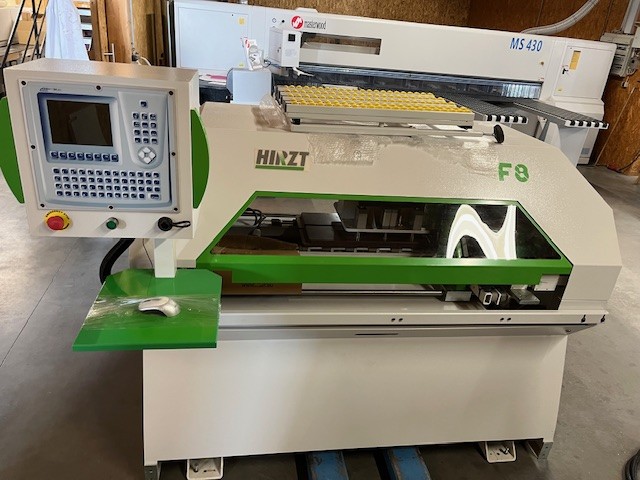

Das Konzept der Maschine ist denkbar einfach. Das Werkstück wird in die Maschine eingelegt. Ein schnell verstellbarer Anschlag mit pneumatischer Blockierung zentriert das Werkstück in der Maschine. Das Werkstück wird nach Betätigung eines Fußschalters pneumatisch geklemmt und automatisch zum Bohraggregat gefördert (30 m/min.). Die vertikalen Spindeln bohren von unten, so dass die anfallenden Späne nicht wie bei einem Bearbeitungszentrum auf dem Werkstück liegen bleiben. Die horizontalen Spindeln arbeiten an zwei Seiten des Werkstückes. Die Werkstücklänge kann beliebig lang sein, da das Werkstück zum Bohraggregat geführt wird (= X-Achse). Die Bohrspindeln sind einzeln oder im Block frei programmierbar und bewegen sich auf der Y-Achse. Die Bohrtiefe sowie die horizontalen Bohrer werden durch die Z-Achse gesteuert. Nachdem sämtliche Bohrungen durchgeführt wurden, wird das Werkstück zurück zur Einfuhrseite oder auf Wunsch zur Ausfuhrseite gefördert. Während bei herkömmlichen Bearbeitungszentren das Werkstück mit Vakuum gespannt wird und die Vakuumspanner auf die Werkstückgröße eingestellt werden müssen, entfällt dieser Arbeitsschritt bei der 3-Achs gesteuerten Punkt zu Punkt Bohrmaschine komplett.
Vorteile:
-hohe Bearbeitungsgeschwindigkeit
-gutes Preis-Leistungs-Verhältnis
-geringer Platzbedarf
Auf kleinstem Raum können sämtliche Bohrarbeiten ausgeführt werden:
-Reihenlochbohrungen
-Konstruktionsbohrungen
-Beschlagbohrungen
-Korpusverbindungsbohrungen
Der Bohrkopf verfügt über 7 vertikale Bohrspindeln und 1 horizontale Doppelbohrspindel.
Ausstattung:
-geschweißtes Maschinengestell
-Bohrkopf mit 7 vertikalen Bohrspindeln und 1 horizontalen Doppelbohrspindel
-3-Achs-Steuerung:
-X: NC gesteuerter Vorschub der Platte mittels
übergreifender pneumatischer Klemmzange
-Y: NC gesteuerte Bohrkopfbewegung
-Z: NC gesteuerte Bohrspindeltiefeneinstellung
-TRK Präzisionsführungen

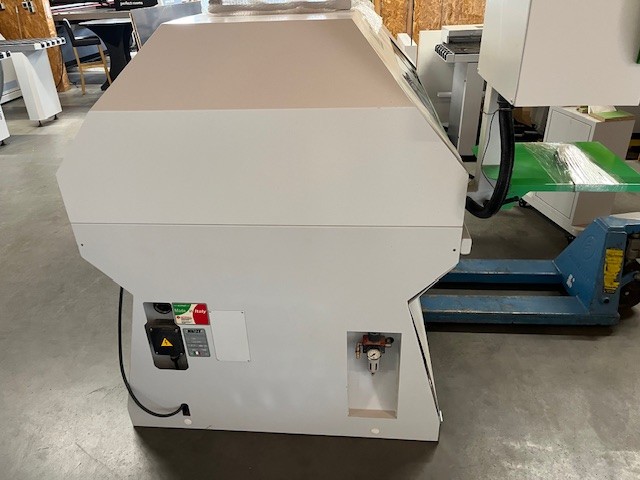

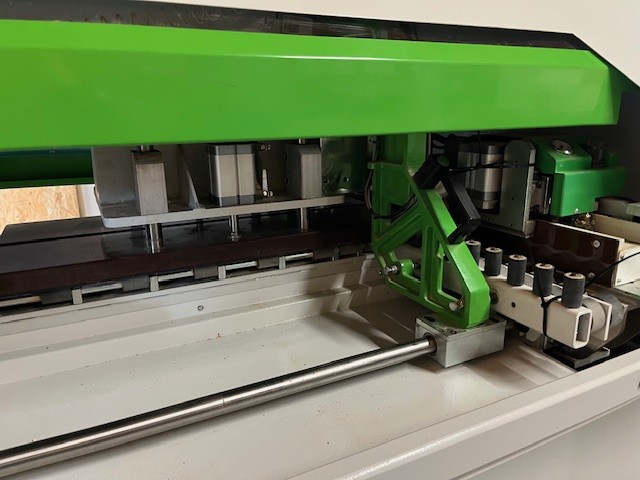

-pneumatischer geteilter Druckbalken oberhalb des Bohraggregates
-pneumatische Rollenniederhalter im Einfuhrbereich
-pneumatisch Klemmzange für Transport
-pneumatisch blockierbarer Seitenanschlag mit Rollen

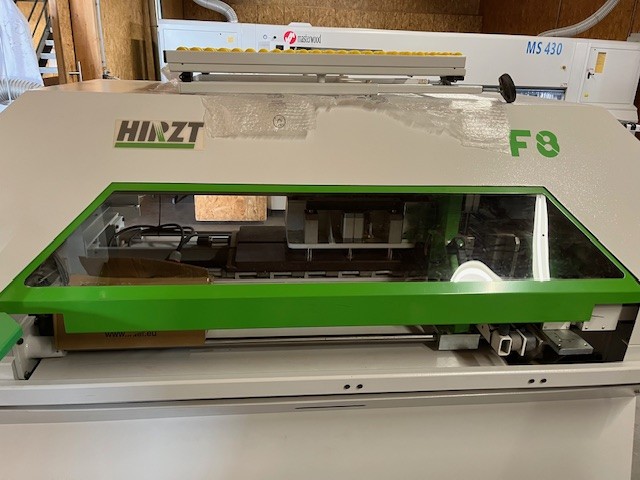

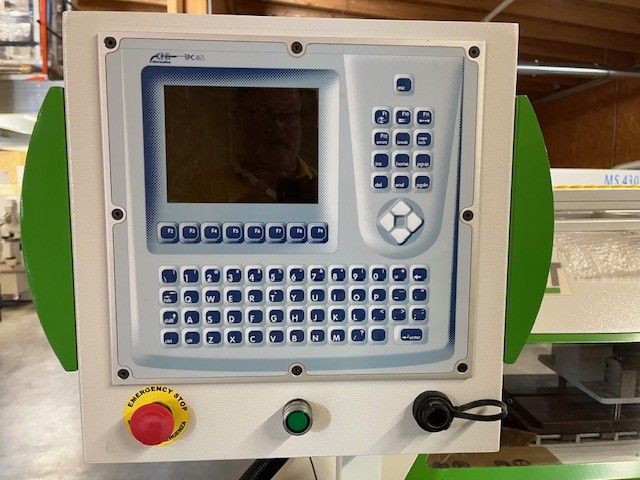

-Steuerung durch PC auf Windows XP Basis (1 GB Flash Memory)
-8 Farbbildschirm
-Alphanumerische Multifunktionstastatur einschl. Maus
-Netzwerkkarte
-USB Schnittstelle
Technische Daten:
Anzahl der gesteuerten Achsen: 3
Maximale Plattenbreite: 1.000mm
Maximale Bohrbreite: 800mm
Maximale Vorschubgeschwindigkeit (X-Achse): 30 m/min.
Drehzahl Bohrer: 3.400 U/min.
Maximaler Bohrerdurchmesser: 35mm
Maximale Bohrergesamtlänge: 70mm
Bohreraufnahme: 10mm Schaft mit Spannfläche

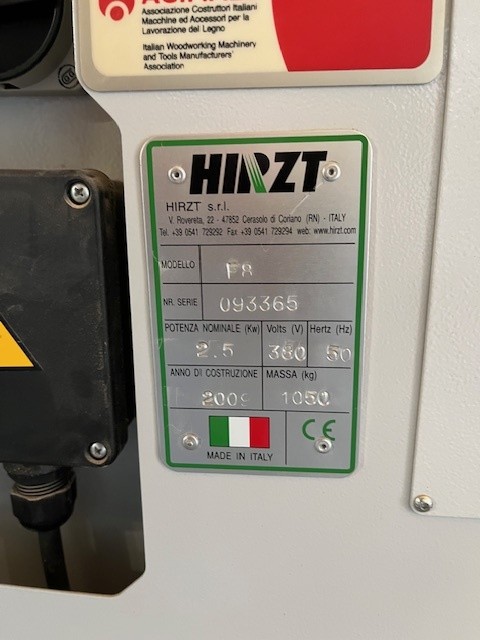

Anschlusswert: 2,5 kW
Durchmesser Absaugstutzen: 100mm
Benötigter Druck: 6 bar
Arbeitshöhe: 900mm

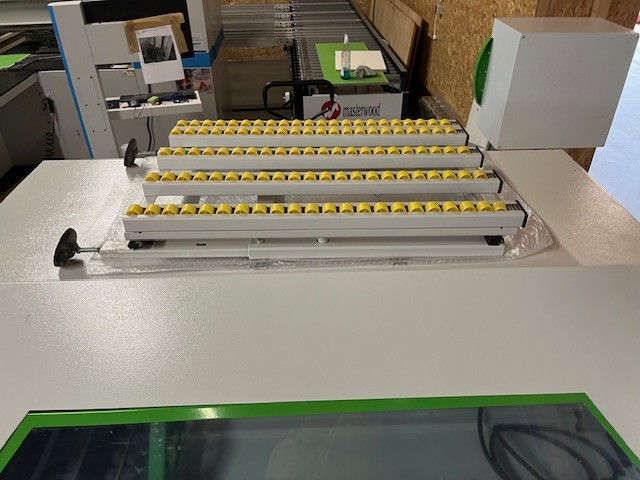

Ausklappbare Rollenauflage auf der Einfuhrseite, 500 x 750mm
Maschinenabmessung (LxB): 1.650 x 1.920mm
Verfügbarkeit: kurzfristig
Lagerort: NRW
