Neumaschine
Baujahr 2025
Ausstattung und technische Daten:
Technische Daten
Hauptsägeblattdurchmesser (mm) 550
Formatschnitte mit ausziehbarem Anschlag mit Wagen 3200 mm : 3200x3200
Sägeblattschwenkung (Grad) 46
Max. Sägeblattschnitthöhe bei 90° (mm) 200
Max. Sägeblattschnitthöhe bei 45° (mm) 130
Sägeblattdrehzahl (U/min) 2500-3500-5000
Vorritzerdrehzahl (U/min) 8500
- Durchmesser Absaugstutzen :
- am Gestell 120 mm
- am Sägeblattschutz 100 mm
Hauptmotorleistung [S6 -40%] Hz50 kW : 7
Motorleistung des Vorritzers [S6 -40%] Hz50 kW : 9
Schnittbreite am Parallelanschlag (mm) : 1000
Standardausstattung und Zubehör :
- Optimierer/Ablaufsteuerung App für Tablets: SCM Thundercut
Die App kann vom App Store oder Play Store auf Tablets, die kompatibel mit den
Betriebssystemen iPadOS oder Android sind, heruntergeladen werden. Sie kann über
den mit der Maschine gelieferten QR-Code aktiviert werden.
Die App ermöglicht es:
* den Maschinenpark und das Material- und Plattenlager zu verwalten
* die Projekte zu erstellen und bearbeiten, die Projekte aus der
Hauptmöbelplanungssoftware (Dateiformat "cpout") zu importieren,
die Schnittlisten zu importieren
* die Schnittlisten zu optimieren, indem Sie einen oder mehrere Vorschläge aus
der in der App integrierten Optimierungssoftware auswählen
* die Maschine für jeden auszuführenden Schnitt richtig einzustellen, dank der
einfachen und intuitiven Grafiken des 3D-Sequenzers, der den Bediener durch
jeden Schritt führt
* die Barcode-Etiketten zur Kennzeichnung der verschiedenen Teile zu drucken,
dank der Bluetooth-Verbindung mit kompatiblen Etikettendruckern.
- 10 Jahre Garantie auf das Gleitsystems des Sägewagens
- Max. Sägeblattdurchmesser
* bis zu 450mm mit montiertem Vorritzsägeblatt
* bis zu 550mm ohne Vorritzsägeblatt

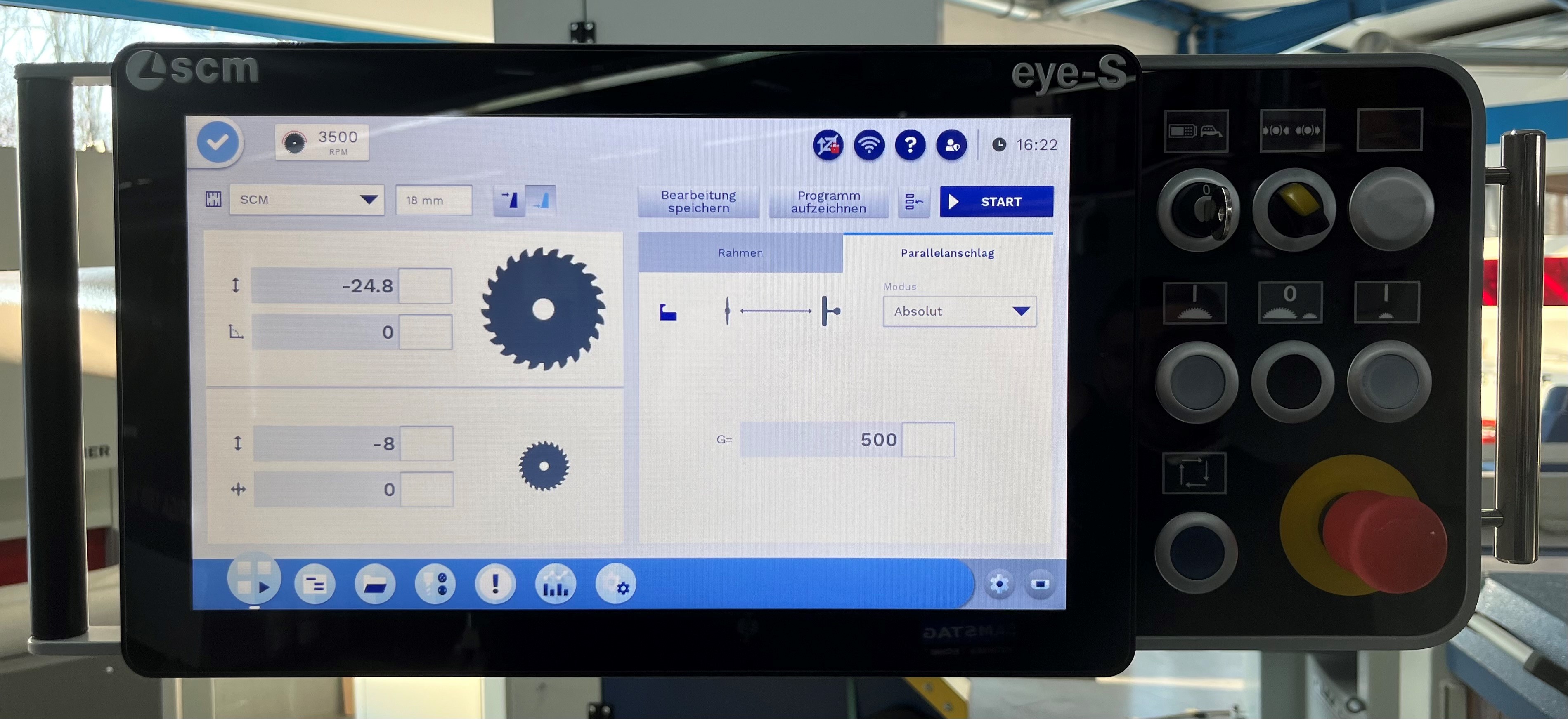

- eye-S 15" Elektroniksteuerung komplett mit:
* 15"-Touchscreen-Monitor
* Direkte Steuerung der folgenden Arbeitsachsen mit manuellem, halbautomatischem,
automatischem und inkrementalem Modus:
- Höhenverstellung des Hauptsägeblatts
- Neigung des Sägeaggregats
- Parallelanschlagverstellung
- Höhen- und Seitenverstellung des Vorritzers (der Vorritzer wird beim Einschalten
automatisch in die eingestellte Position angehoben, und beim Ausschalten
abgesenkt)
* Bedienerassistenzfunktionen für die Ausführung komplexer Schnitte
* Möglichkeit des Speicherns von bis zu 1000 Programmen mit relativem Bild
* Möglichkeit, bis zu 1000 verschiedene Werkzeuge mit relativem Bild zu speichern
* Schneidablaufsteuerung von vorgeladenen parametrischen Bearbeitungsprogrammen
* Umgebung für die Erstellung und Speicherung von neuen sequenzierten
Arbeitsprogrammen
* Automatische Erfassung von Arbeitsmaßen aus der Thundercut App
* USB-Anschluss
* Vorbereitung für Netzwerkanschluss
- Hilfsfunktion der elektronischen Steuerung, komplett mit:
* Bestimmung der korrekten Anschlagposition auf dem Längsanschlag bei
Formatbearbeitungen mit geneigtem Sägeblatt
* Bestimmung der korrekten Anschlagposition auf dem Längsanschlag bei
Winkelschnitten mit Gehrungsanschlag auf dem Arbeitstisch mit oder ohne
geneigtem Sägeblatt
- Schwenkbares Schaltpult über Tisch
- Vorritzaggregat mit unabhängiger Motorisierung
- Programmierbarer Parallelanschlag mit THK Führung mit gesteuerter Achse und über
eine stabile Kugelumlaufspindel geführt mit einer Verfahrgeschwindigkeit von 25
m/min. Parallelanschlag komplett unter dem Arbeitstisch wegschwenkbar,
Schnittbreite am Parallelanschlag 1600 mm
- Elekronische Vorritzaggregateinstellung für die motorische Horizontal- und
Vertikalpositionierung des Vorritzers
* beim Einschalten wird der Vorritzer automatisch in die eingestellte Position
angehoben
* automatische Absenkung bei Ausschaltung des Vorritzers
- Stützarm für den Besäumrahmen mit Positionierung auf prismatischen
Linearführungen mit Kugelumlaufbuchsen

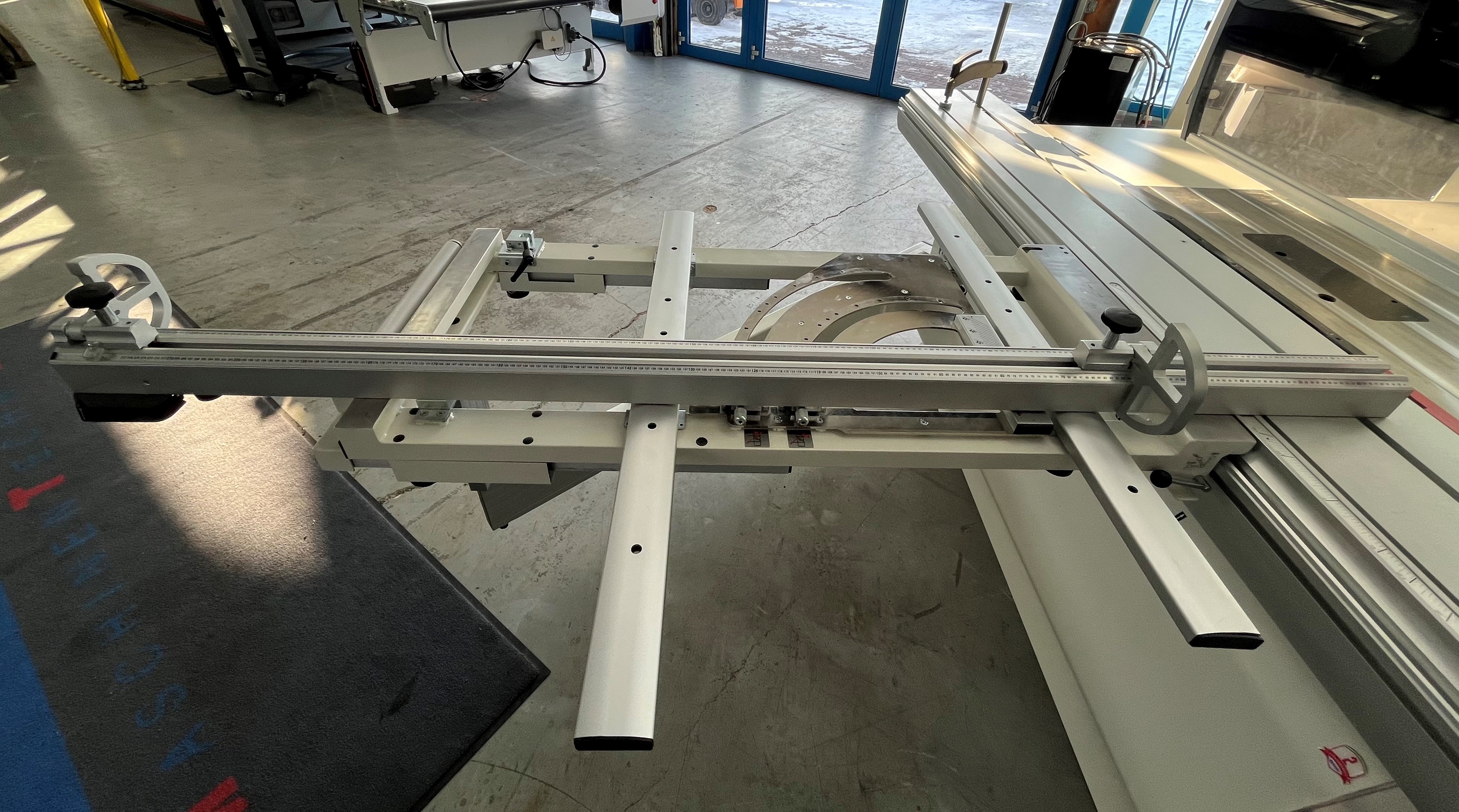

- Besäumrahmen mit CompeX Vorrichtung ür Gehrungsschnitte mit
automatischem Ausgleich der Anschlagposition. Dieses exklusive System
ermöglicht den Betrieb auch wenn der Anschlag für Komplementärschnitte
(Option auf Anfrage) anwesend ist.
Komplett mit ausziehbarer Walze für die Werkstückauflage, 2400 mm
Gesamtlänge.
- Ein- und Ausschalter für Hauptsäge/Vorritzer am Besäumwagen
- Exzenterspannvorrichtung
- Ausführung mit Besäumwagen 3200 mm
Sicherheit / Schutz
- Notausschalter an der Maschinenvorderseite und an der Parallelanschlagseite
- Motorschutzschalter
- Sägeblattpendelschutz mit integrier
