Gebrauchtgerät
Baujahr 2017

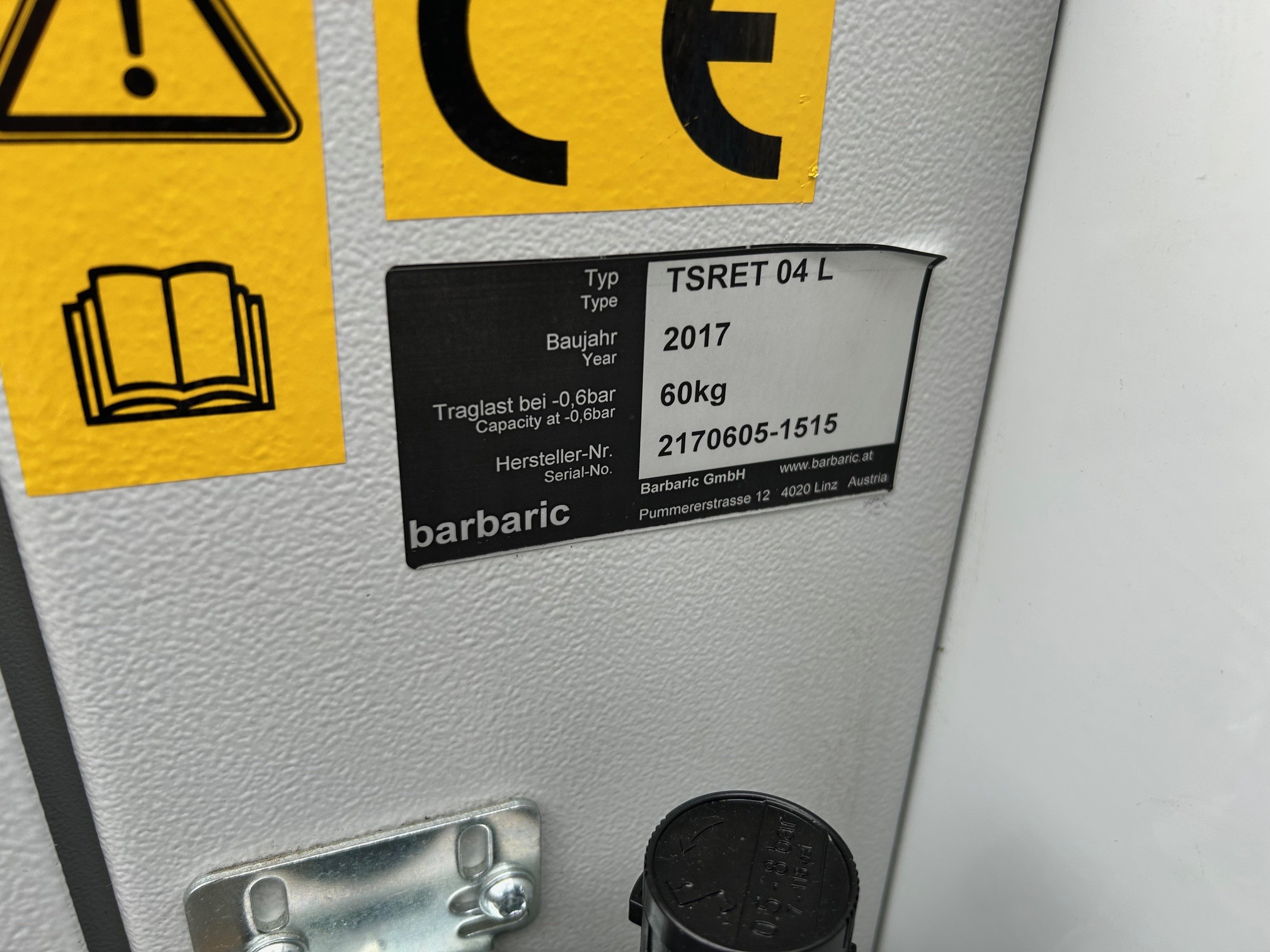

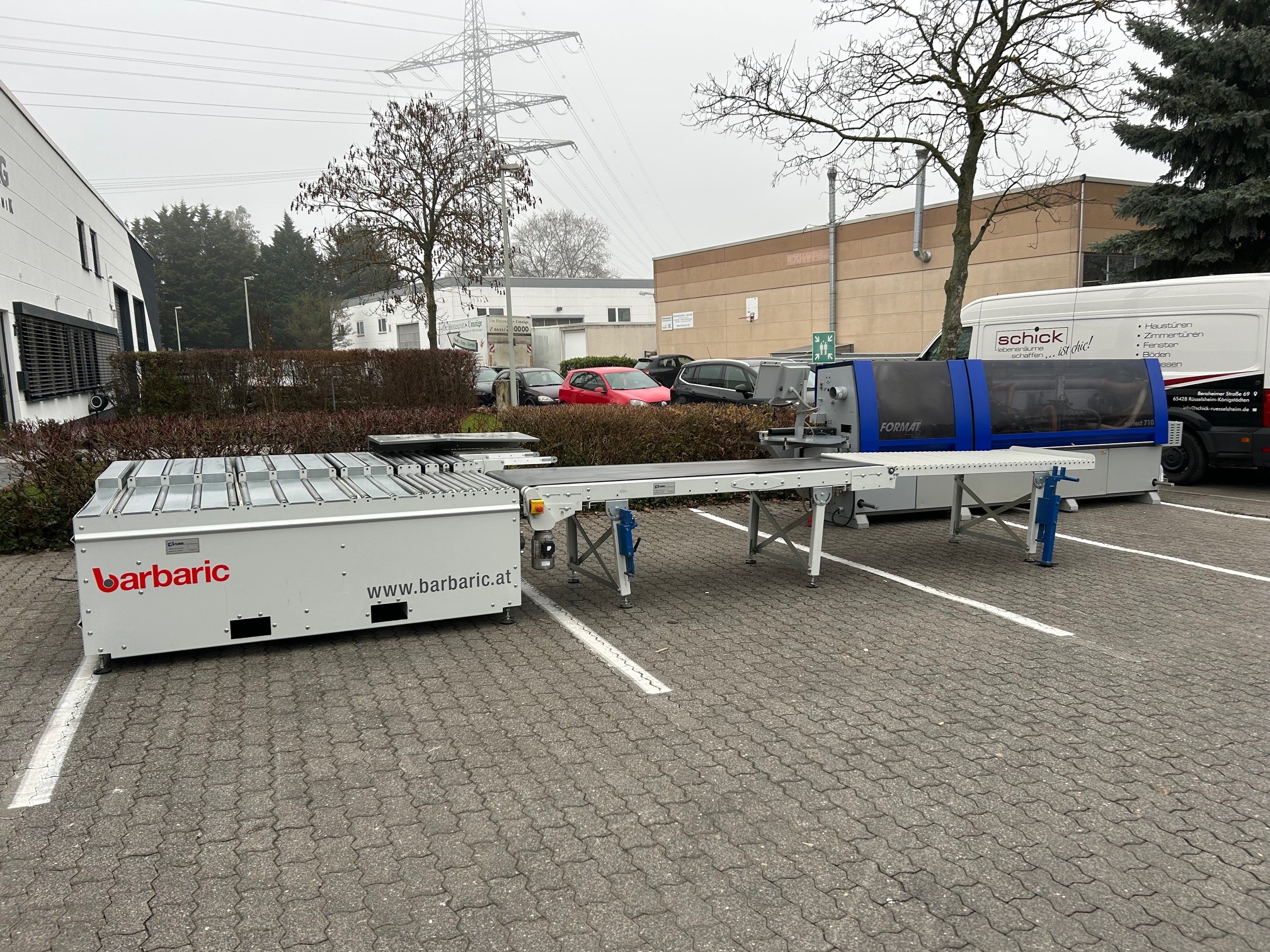

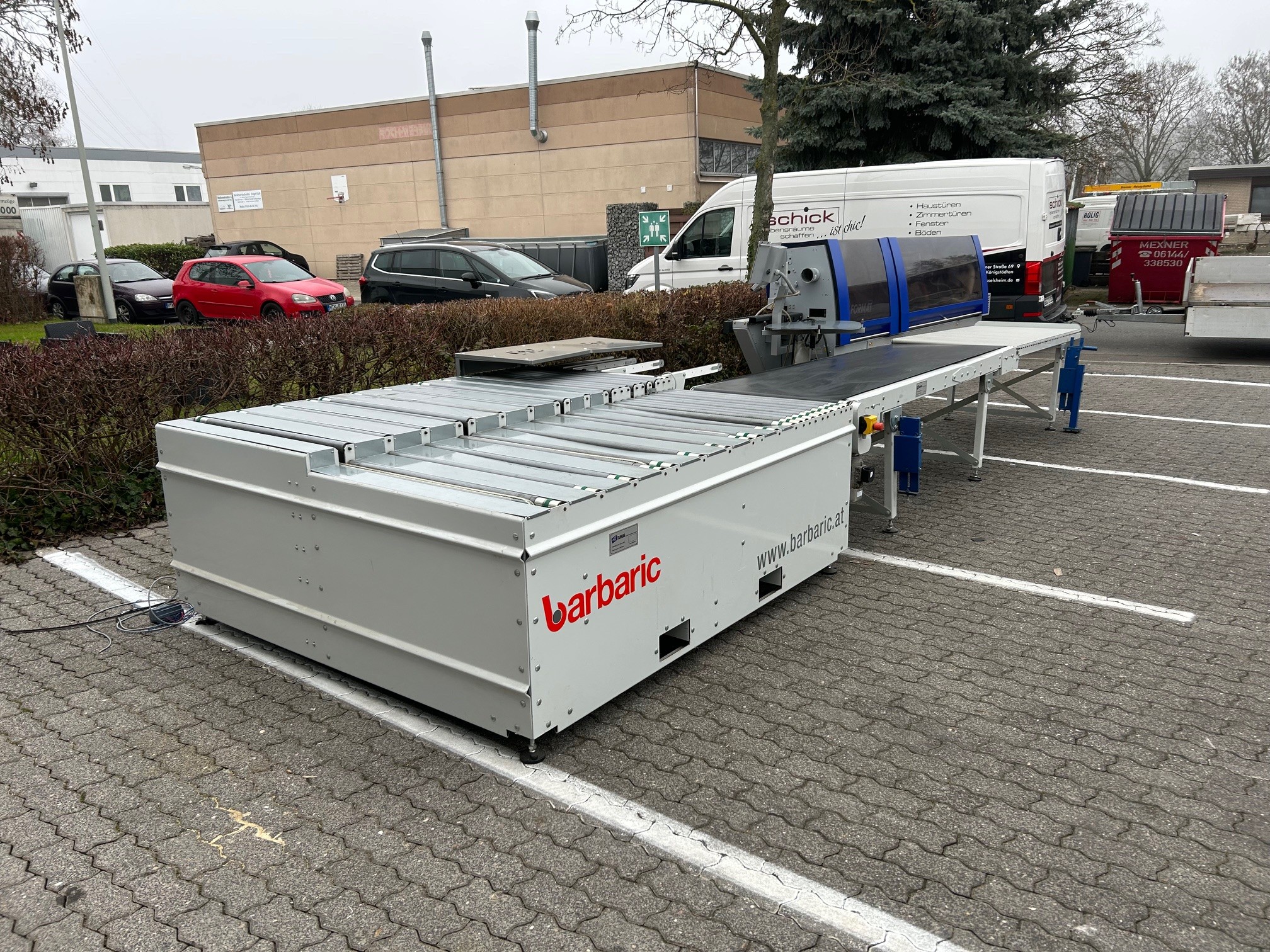

Das Returnsystem TSRET04 des Herstellers Barbaric ist ein Werkstückrücklaufgerät für Kantenanleimmaschinen.
Es ist die einfachste Ausführung in der TSRET-Baureihe und erfüllt die Aufgaben...
Werkstück am Ende der Kantenanleimmaschine umsetzen,
Werkstück auf Höhe des Werkstückeinlaufs der Kantenanleimmaschine zurück fördern.
Funktionsweise

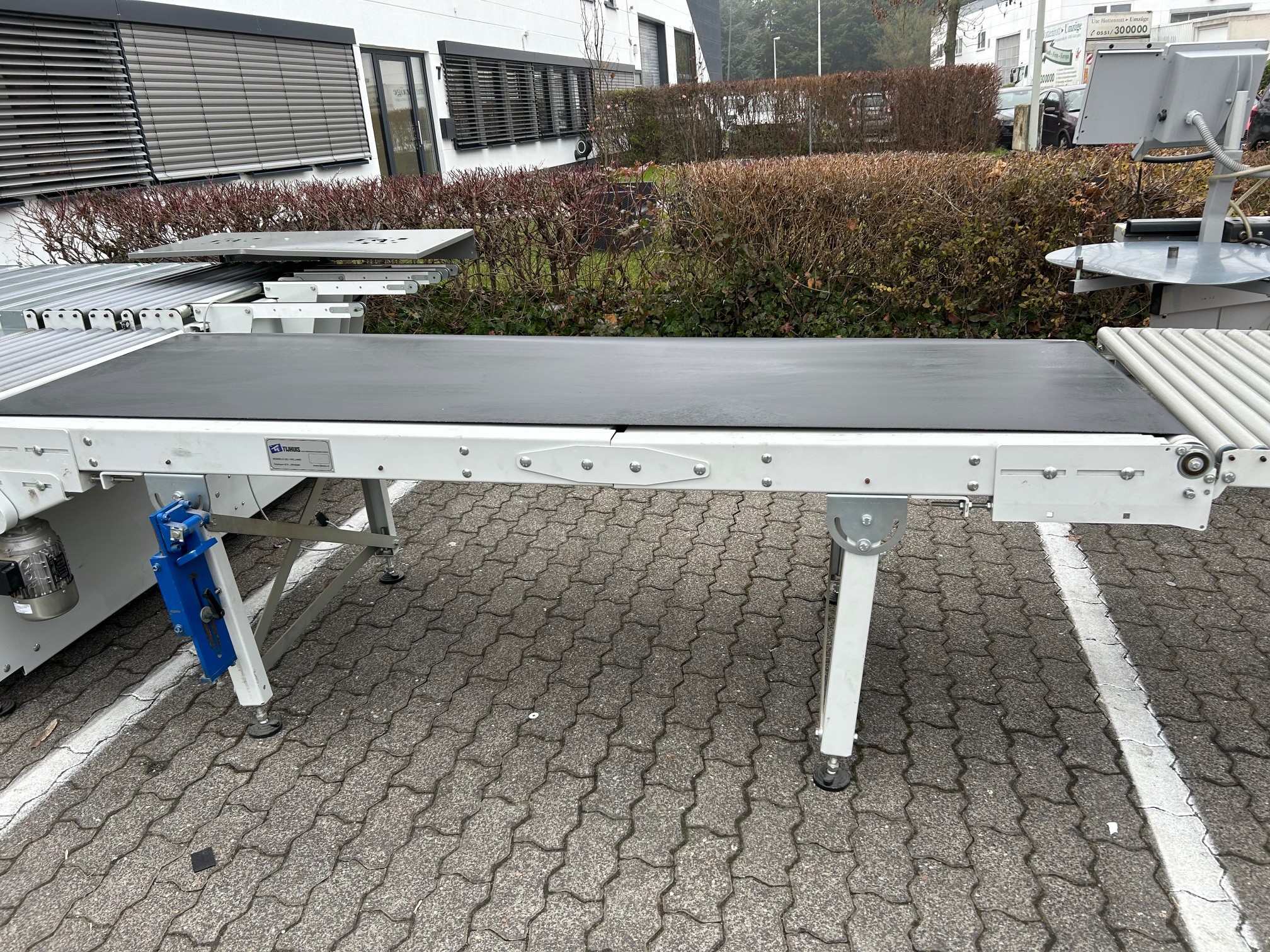

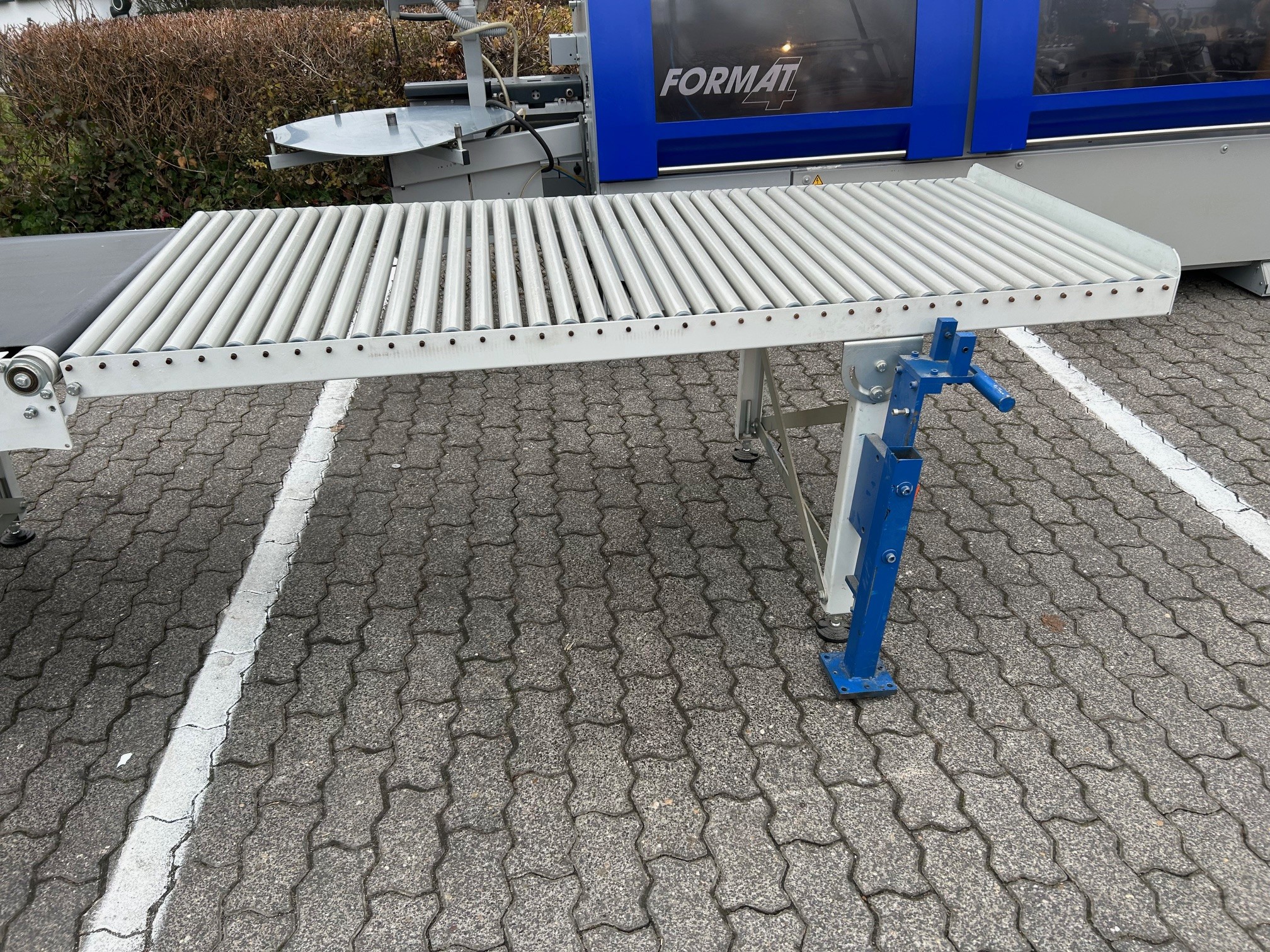

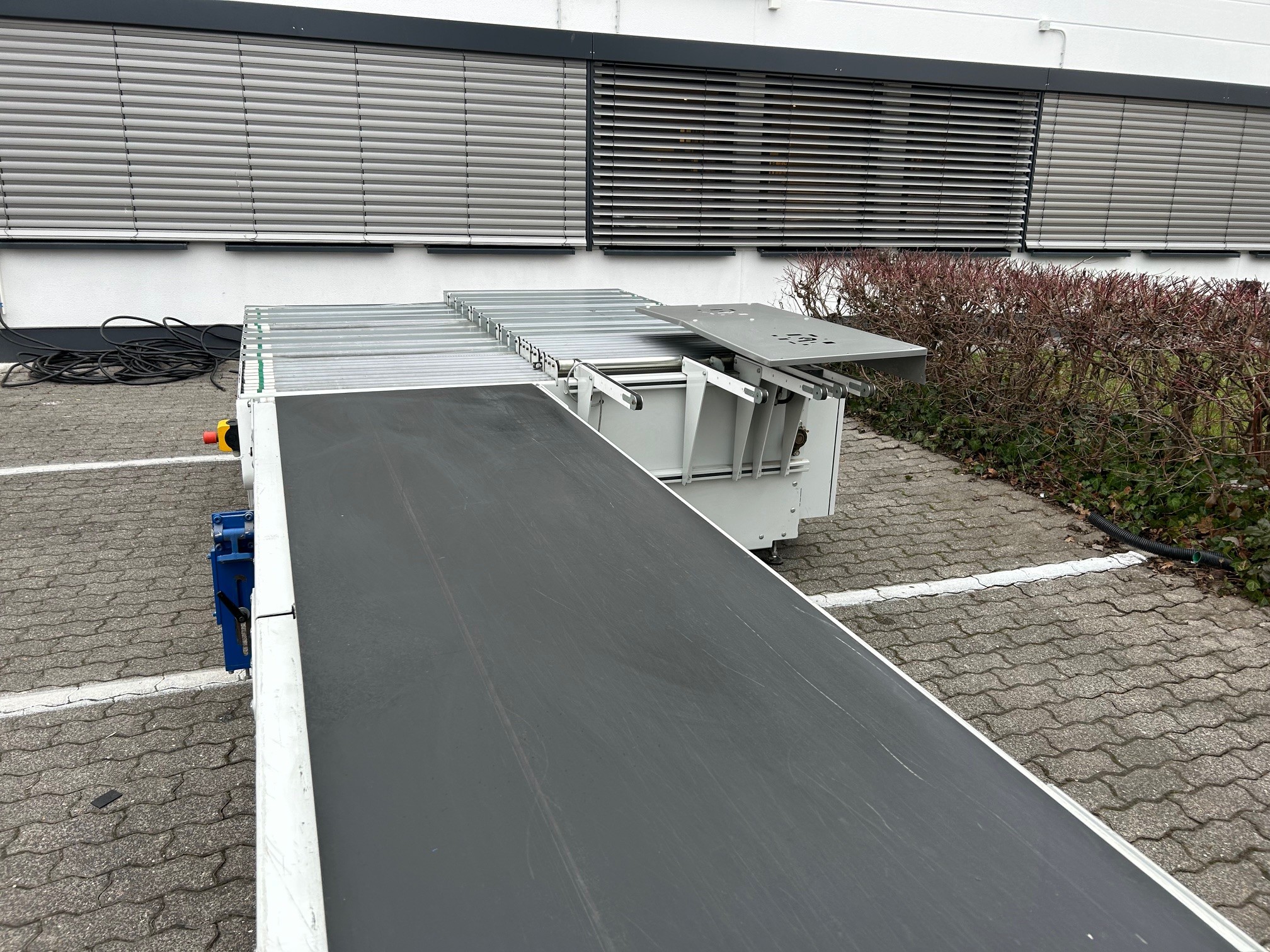

Nach dem Durchlaufen der Kantenanleimmaschine gelangt das Werkstück auf einen Rollentisch. Das Umsetzen erfolgt, indem quer zur Förderrichtung laufende Gurtbänder aus dem Rollentisch auftauchen, das Werkstück anheben, quer fördern und auf einem etwas niedrigerem Rollentisch absetzen. Dieser Rollentisch befördert das Werkstück auf einen Bandförderer. Am Ende des Bandförderers schließt eine unangetriebene, leicht zum Werkstückeinlauf der Kantenanleimmaschine geneigte, Rollenbahn an. Ein Anschlag stoppt das Werkstück am Ende der Rollenbahn.
Technische Daten
Traglast max.: 60 kg
Plattenformat max.: 2.800 x 1.300 mm
Taktzeit: max. 11 Teile/min
Abmaße:
Return 2293 x 1961 mm
Förderband L 2500 B 800
Rollenbahn L 2000 B 800
Gesamtlänge ca. 6943 mm
Gesamtbreite ca. 2239 mm
Verfügbarkeit: kurzfristig
Lagerort: Flörsheim
