Gebrauchtmaschine
Baujahr 2021
Schnittlänge 5300 mm
Schnitthöhe 2200mm

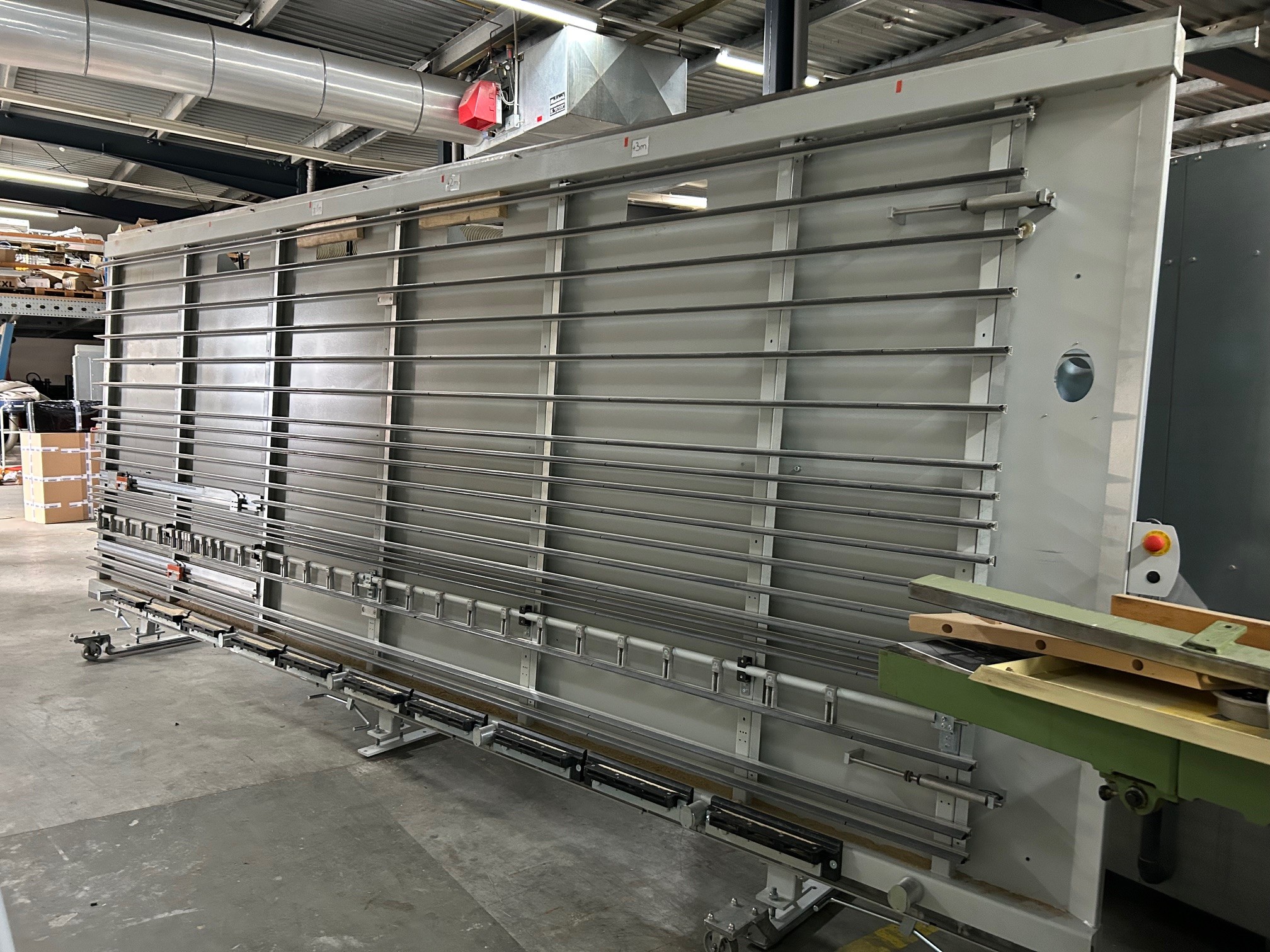

Vertikale Plattensäge zum Schneiden von plattenförmigen Holzwerkstoffen wie z.B. Spanplatten, MDF-Platten, Furnierplatten, Multiplex etc.
Grundmaschine
Komplett geschweißtes Gestell mit extrem hoher Steifigkeit
Präzise Führung des Sägebalkens / Sägeaggregates für einen genauen Schnitt. Automatischer Vorschub für den Vertikal- und Horizontalschnitt. Schnitttiefe: Max. 60 mm
Sägebalken
Stabiler Sägebalken geführt auf Präzisionsführungen. Pneumatische Rastung des Sägebalkens unten und oben. Im Vertikalschnitt elektrisch überwacht

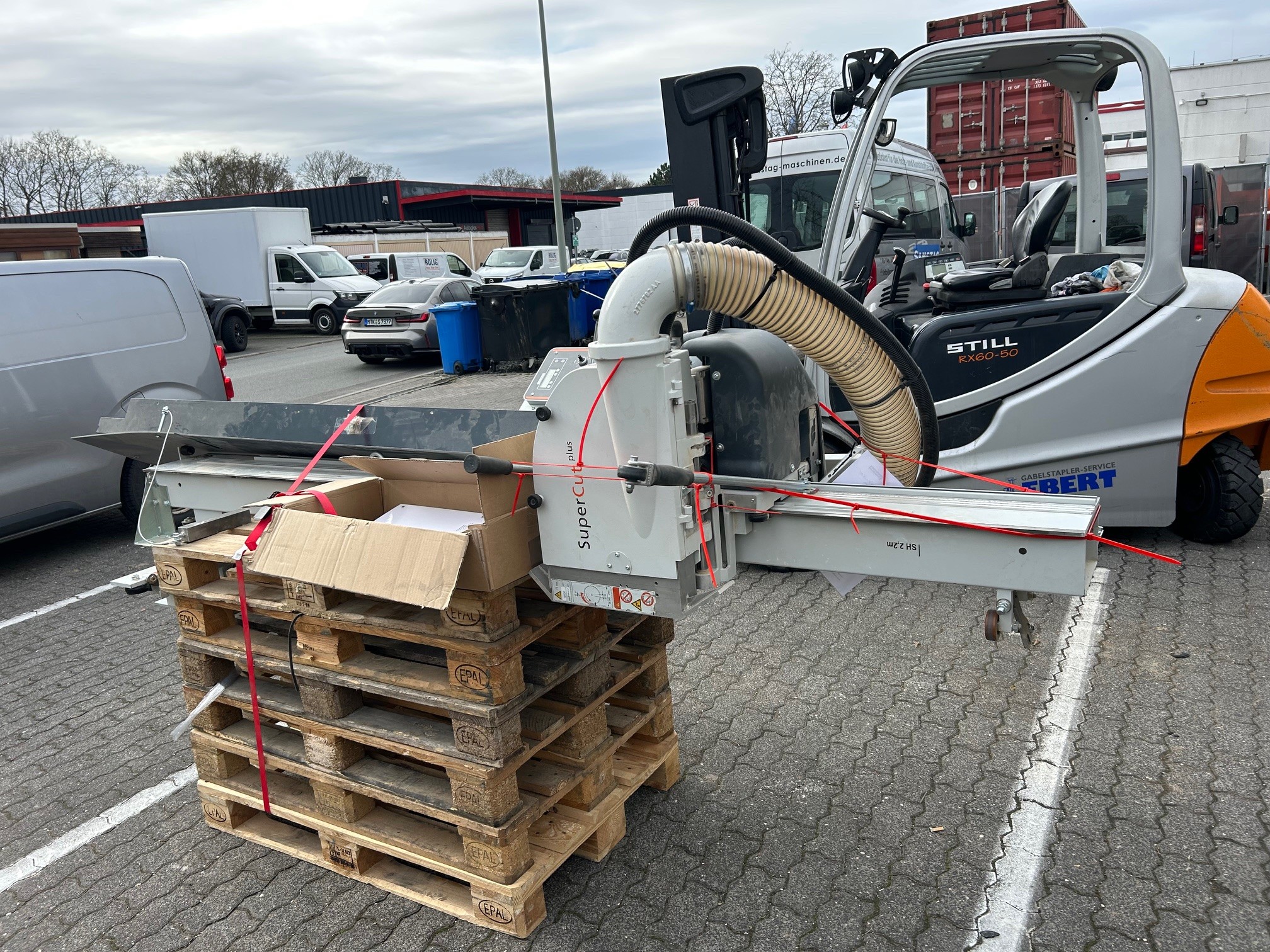

Sägeaggregat
Leichtgängige und ergonomische Bedienung für das Ein- und Austauchen des Sägeaggregates. Eintauchhebel kann in oberer Position abgeklappt werden für ein präzises Eintauchen des Sägeaggregates. Großzügig dimensionierte Hebel zum leichten
Schwenken. Gehäusedeckel öffnet das komplette Sägeaggregat für einen einfachen Werkzeugwechsel inkl. ProLock Schnellspannfutter.
Lichtausschnitt: Spaltkeil kann zurückgezogen werden
Die Funktionen der Automatik
Automatisches Eintauchen, Durchsägen, Austauchen und Stopp
oder
Automatisches Eintauchen, Durchsägen, Austauchen und Rücklauf
Verkürzter Rücklauf (Wahlschalter)
Durch die verkürzte Rücklaufmöglichkeit des Sägebalkens werden unnötige Verfahrwege des Sägeaggregats vermieden (kurzes Werkstück liegt rechts an)
Geschwindigkeitsreglung: stufenlos von 6 - 24 m/min
Schnitttiefe: max. 60 mm

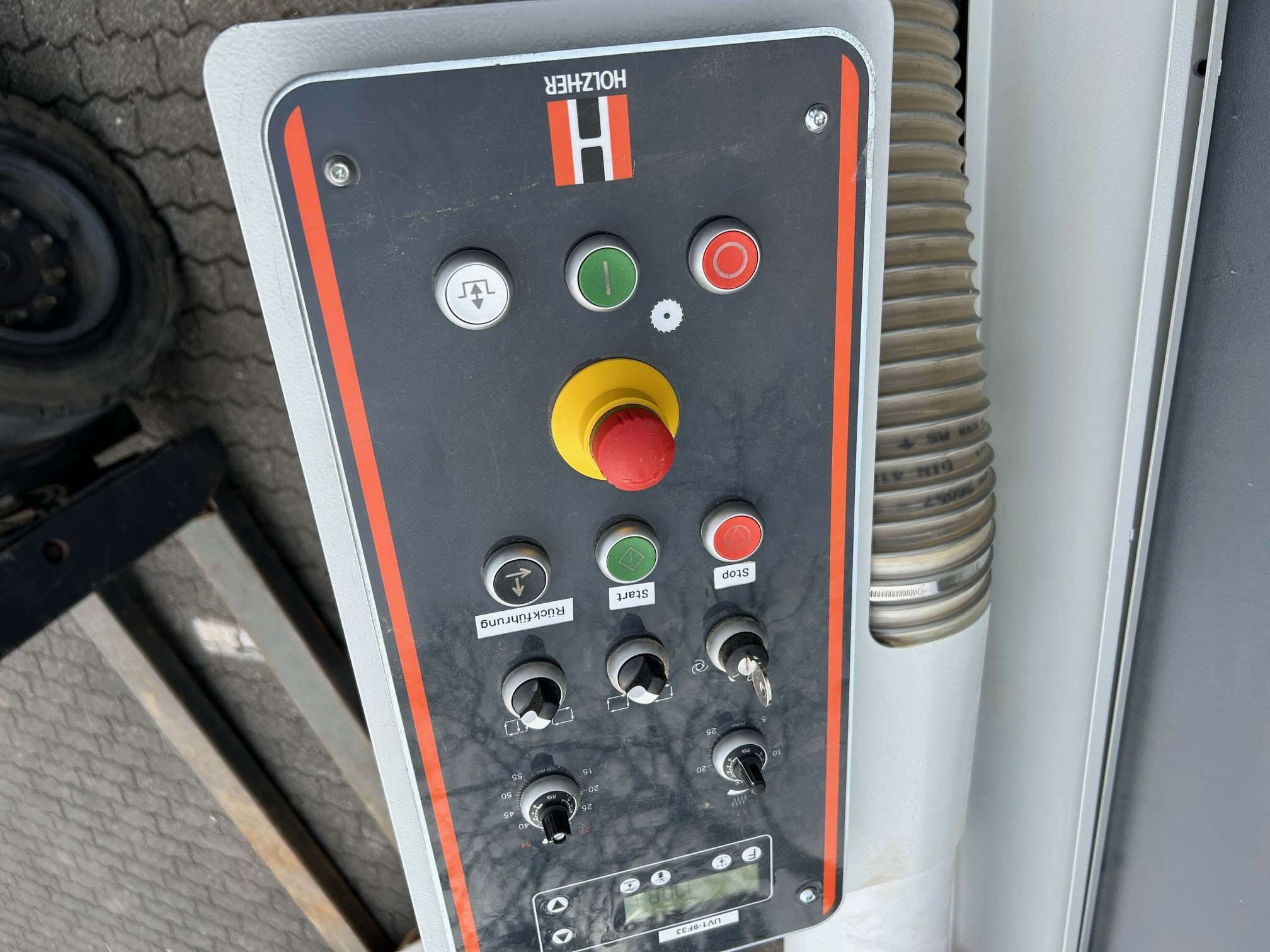

Bedienpult
Rationelle Bedienung der Maschine. Ergonomisch in Augenhöhe angebracht.
Untere Werkstückauflage
Stabile, verschleißfreie Edelstahlauflage. Auflage bis zur Schnittlinie: schmale Werkstücke können nicht kippen oder durchfallen
Absaugung
Effektive Absaugung mit zwei Anschlüssen: Sägeaggregat
Ø 120 mm, Gestellende Ø 100 mm (bei TRK Variante)
Hubrollentransportsystem:
Manuell heb- und senkbare Rollen für leichten und materialschonenden Plattentransport.

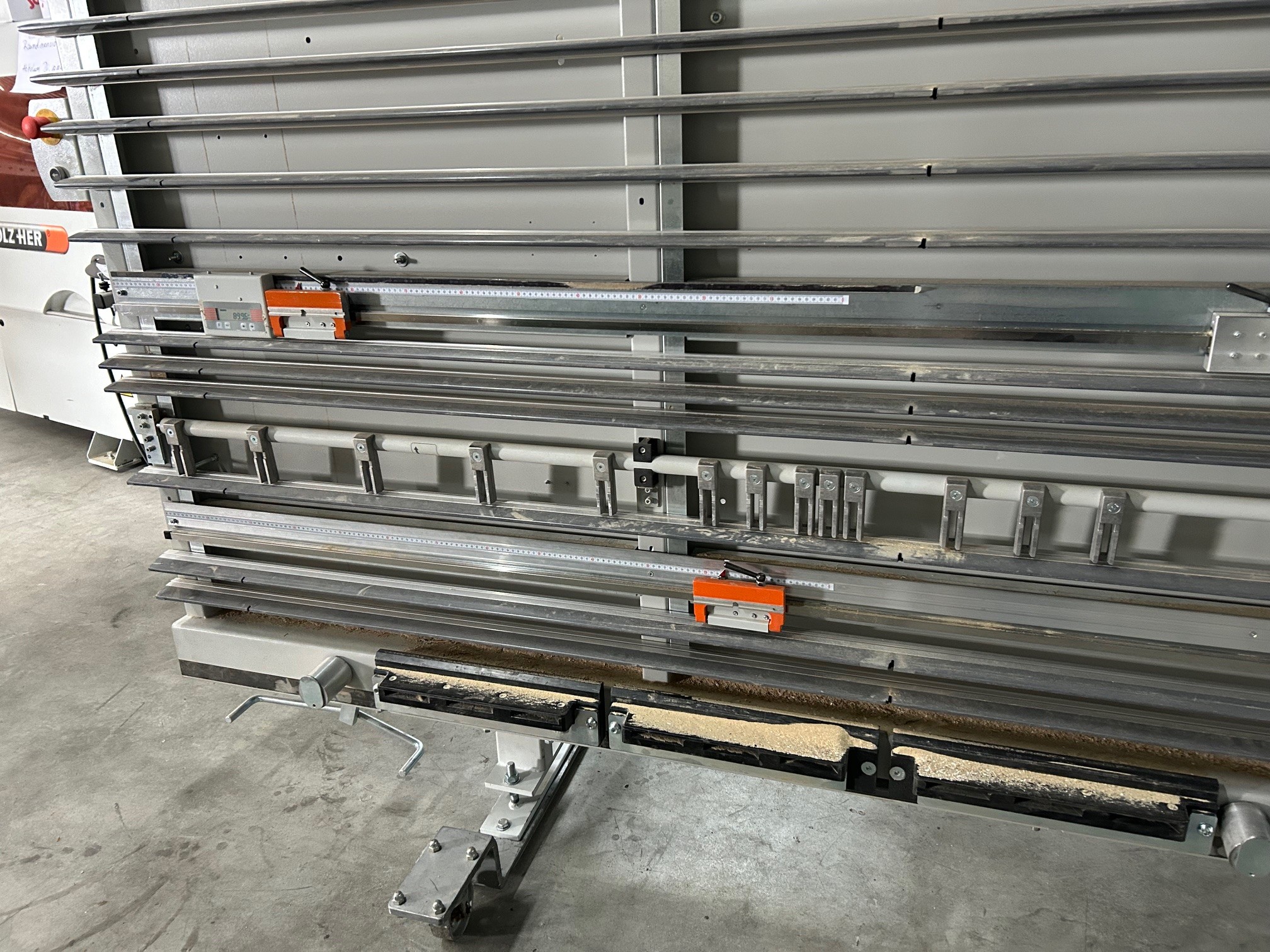

Maßband
zur Maßanzeige für Horizontalschnitt mit drei manuellen Maßanzeigen:
Absolutmaß von der unteren Werkstückauflage
Absolutmaß von der mittleren Werkstückauflage
Serienschnitte von der Plattenoberkante
Powerpackage
das Paket besteht aus den Optionen:
1. TRK-Absaugvorrichtung
2. SuperCut Vorritzer
3. Digitalanzeige vetikal
4. stufenlose Drehzahlregulierung
*
Sägeaggregat 7,0 kW, 1100 5500 min-1, 400 V, 50 Hz
inkl. HW-Kreissägeblatt Ø 250 x 30 x 3,2 mm, Z 48, Hohl-Dachzahn
*
TRK-Einrichtung gemäß CE-Richtlinien SH 2200
(unter 2 mg Feinstaub/m³ Luft) - Vorschrift für alle CE pflichtigen Länder (Absauganlage bauseits)
Pneumatischer Verschieberost
Durchgehender Verschieberost über die gesamte Maschinenlänge für eine stabile Werkstückanlage. Automatisch, pneumatisch ausweichend bei Horizontalschnitten. Verhindert das Zerschneiden des Verschieberostes im Horizontalschnitt.
*
Digitale Maßanzeige für Horizontalschnitt am Bedienpult
inkl. elektrischer Feineinstellung
Anzeige von:
Absolutmaß von der unteren Werkstückauflage
OFF-Set Maß von der mittleren Werkstückauflage
Serienschnitte von der Plattenoberkante
Sägeblattverrechnung (Sägeblattdicke individuell programmierbar)
wenn das Aggregat über die Bremse am Balken fixiert wurde, kann
es per Knopfdruck am Bedienpult 1/10 mm genau für denn
Horizontalschnitt feinjustiert werden
Längenanschlag (manuell) mit digitaler Maßanzeige
zusätzlicher manueller Längenanschlag für Vertikalschnitt
3 einstellbare Anschlagpunkte im Sägebalken
für wiederkehrende Horizontalschnitte über Anschlagnocken
Schmalteilenanlage
verhindert das Wegkippen der Werkstücke
zwischen den Leisten über der mittleren Werkstückauflage
Streifenanschlag für wiederkehrende Horizontalschnitte
Verfügbarkeit: Kurzfristig
Lagerort: Flörsheim
