Neumaschine
Baujahr 2026

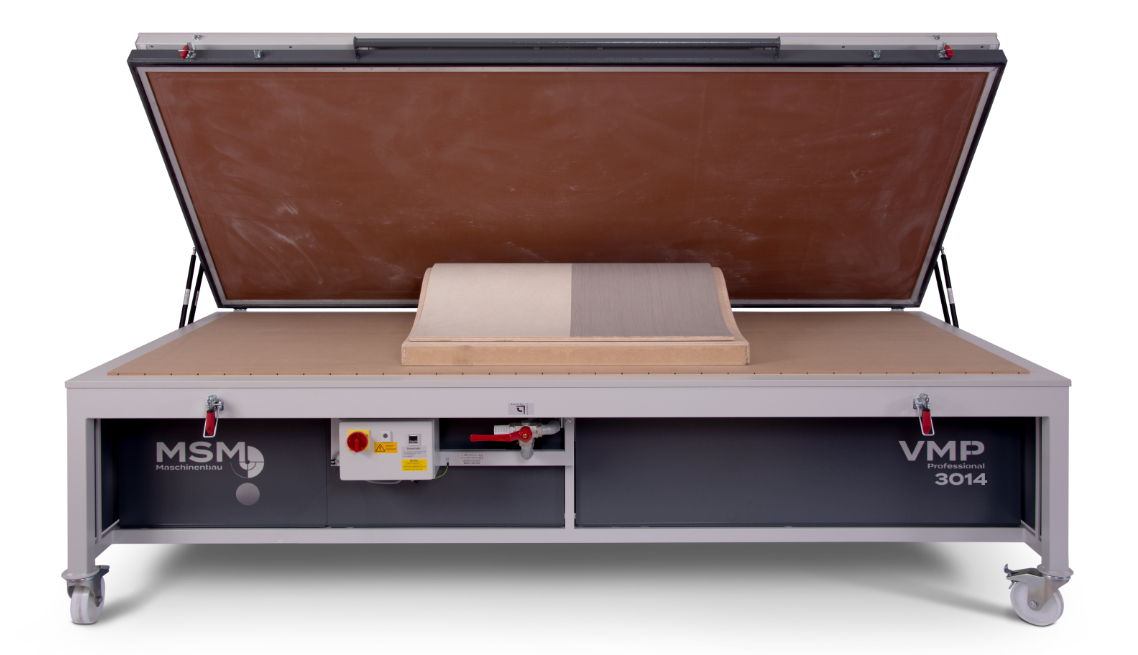

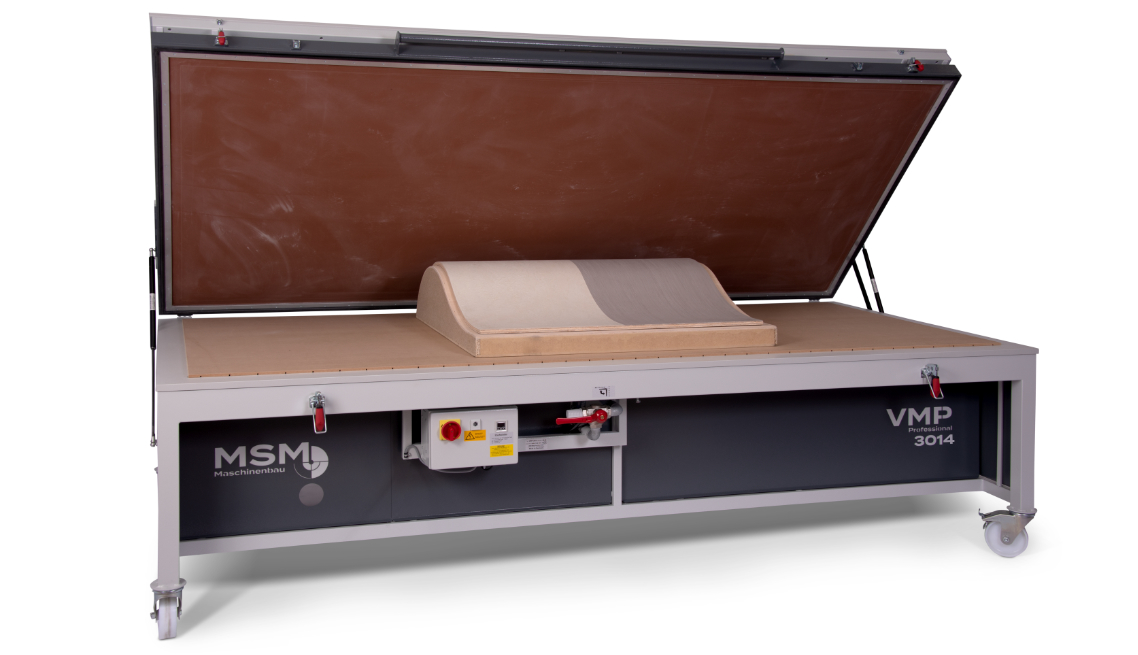

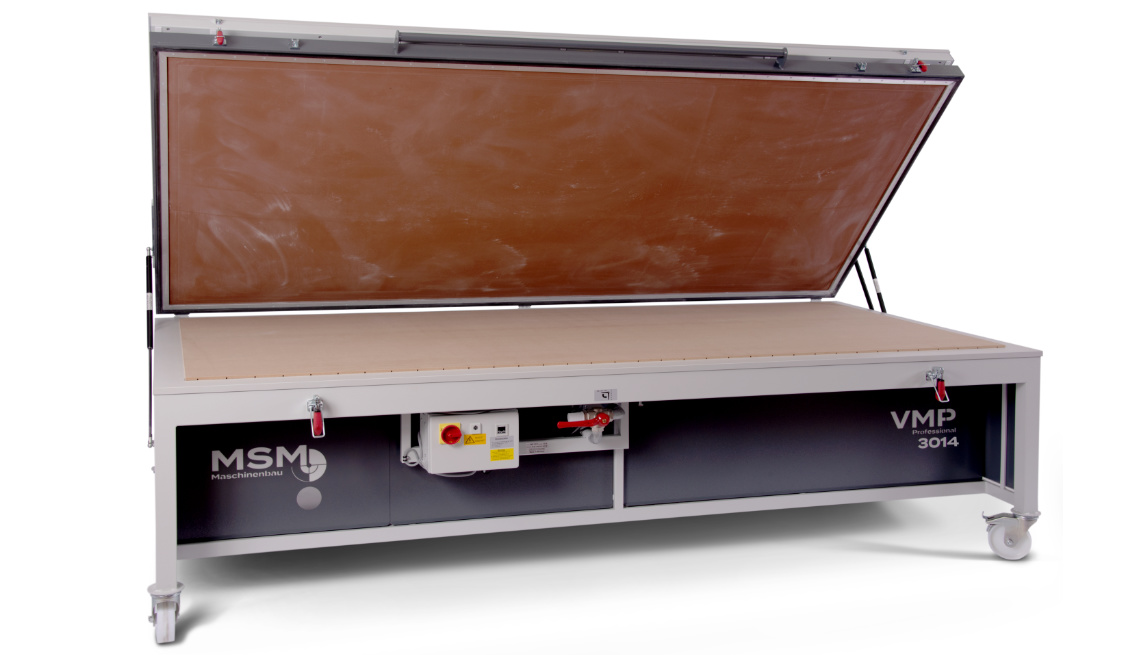

Die platzsparende, schwenkbare Vakuumpresse mit einer Pressfläche von 3500 mm x 1420 mm.
Technische Grundausstattung der Vakuumpresse:
Die Vakuumpresse wird, wenn nicht anders vereinbart, in den Farbtönen RAL 7012 und RAL 7035 pulverbeschichtet. Es besteht die Möglichkeit zur Verwendung von Sonderfarben, dies muss vorab geklärt werden und kann Mehrkosten zur Folge haben.
Geschweißte Tischkonstruktion für den professionellen Einsatz, schwenkbar auf Fahrwagen gelagert, stehend auf 4 Lenkrollen, Flächenlast 150 kg. Bei Nichtgebrauch kann die Maschine platzsparend geschwenkt und arretiert werden, somit verringert sich der Platzbedarf in der Tiefe auf 800 mm. Der Tischbelag besteht aus einer Schichtstoff-MDF-Platte mit 22 mm Stärke, welcher mit einer geschlitzten Vakuumverteilerplatte aus MDF im Bereich der Pressfläche belegt wird.
Membranrahmenöffnung wird durch 2 Gasdruckfedern unterstützt, welche seitlich an der Maschine montiert sind. Verbaut wird eine Naturkautschukmembrane mit 2 mm Stärke, 780 % Dehnfähigkeit und 70 °C Temperaturbeständigkeit, befestigt per Klemmsystem zum effizienten Wechseln der Membrane. Die umlaufende Abdichtung des Pressraumes erfolgt durch ein Dichtprofil im Membranrahmen.
Ölumlaufgeschmierte Vakuumpumpe mit 40 m³/h Saugleistung und zwei Vakuumtanks, mit insgesamt 200 Liter Fassungsvermögen. Die Evakuierung und Belüftung des Pressraumes erfolgt über einen 3-Wege-Kugelhahn an der Maschinenfront.
Die Maschine wird vormontiert auf Palette geliefert, dabei ist zu beachten, dass zum Abladen ein Gabelstapler mit ausreichender Hebekraft und Zinkenlänge benötigt wird.
Zusätzlich besteht die Möglichkeit, die Ersteinrichtung und eine Kurzanweisung, durch einen unserer Mitarbeiter zu buchen. Falls dies gewünscht ist, erstellen wir Ihnen hierzu gerne ein weiteres Angebot.
Zusammenfassung der Eckdaten:
- Geschweißte Rahmenkonstruktion
- Hochflexible Naturkautschukmembrane, Stärke: 2 mm, Dehnfähigkeit: 780 %, sehr hohe Rückstellfähigkeit, geeignet für Temperaturen bis 70 °C
- Vakuumverteilerplatte aus MDF
- Digitale Vakuumsteuerung VAK-CONTROL 1 mit
Abschaltautomatik
- Vakuumpumpe: 40 m³/h ölumlaufgeschmiert
- Max. Unterdruck: -0,99 bar
- Max. Pressdruck von bis zu 9,9 t/m²
- Anschlussleistung: 1,40 kW (400 Volt)
- Vakuumtank: 200 Liter
- 4 Lenkrollen mit Feststeller
- Zusätzlicher 13 mm Vakuumanschluss
- Pressfläche: 3500 x 1420 mm
- Tischhöhe bis Vakuumverteilerplatte: ca. 895 mm
- Maschinenhöhe geschlossen: ca. 960 mm
- Maschinenhöhe geschlossen mit Abdeckplatte: ca. 1030 mm
- Aufstellmaß betriebsbereit: 3790 x 1700 x 2150 mm (LxTxH)

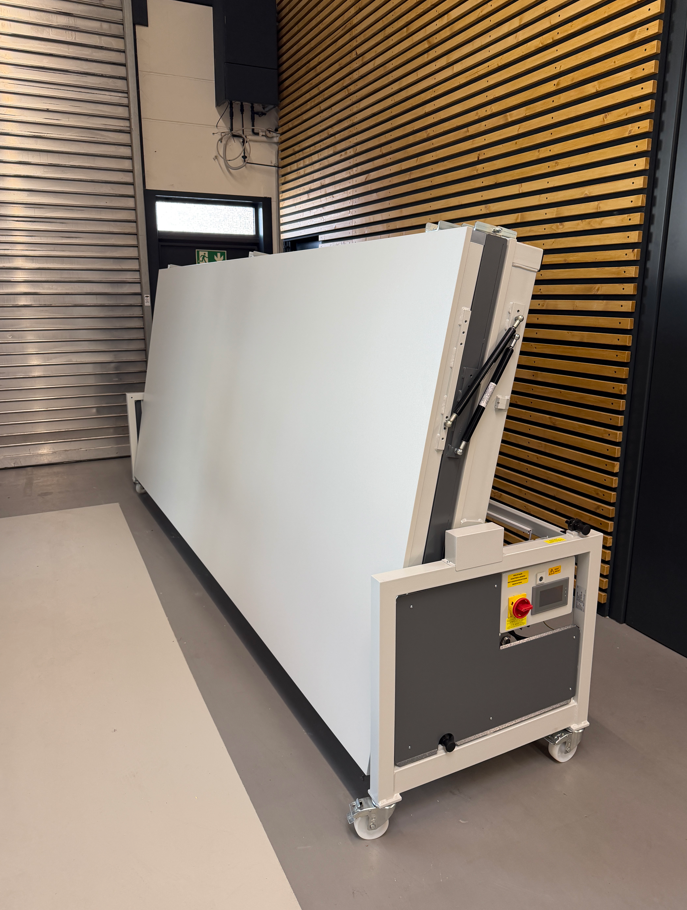

- Aufstellmaß geschwenkt: 3790 x 800 x 1750 mm (LxTxH)
Warentarifnummer: 84659400
Nettogewicht: 570 kg
Bruttogewicht: 660 kg

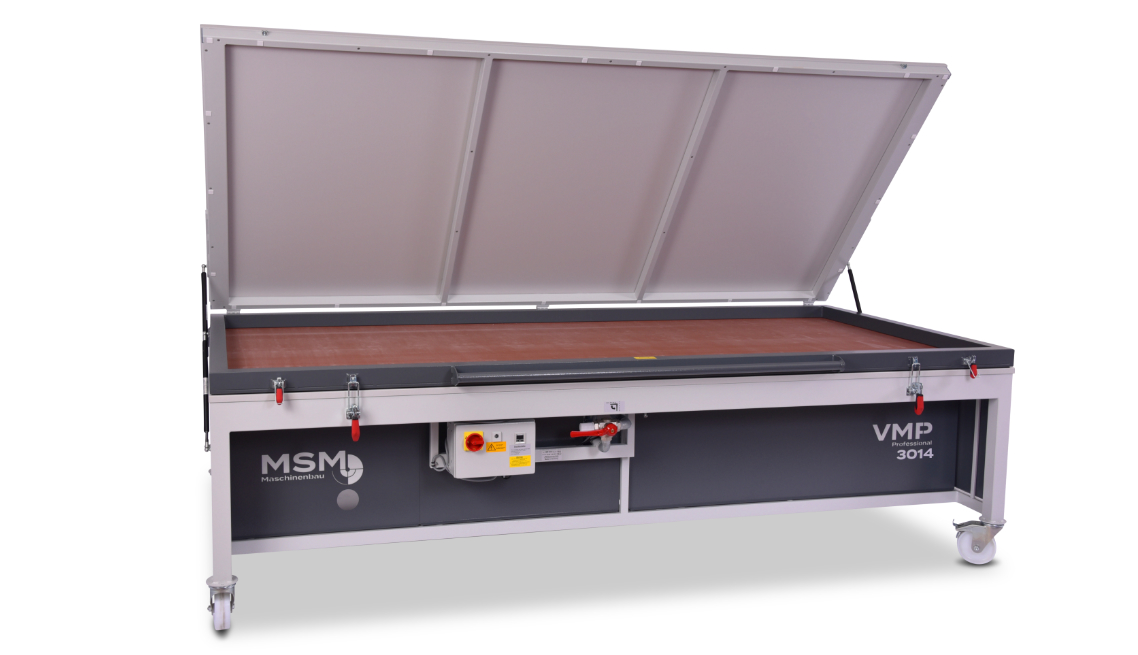

Inkl. Abdeckplatte 3514
Mit einer Abdeckplatte schützen Sie nicht nur Ihre Membrane vor
UV-Strahlung, sondern verwandeln Ihre Vakuumpresse mit
Fahrwerk gleichzeitig in einen fahrbaren Arbeitstisch, den Sie
flexibel in Ihren Unternehmen einsetzen können.
- Beschichtete Abdeckplatte
- Massiv geschweißter Stahlrahmen
- Öffnungsunterstützung durch Gasdruckfedern
Warentarifnummer: 84669280
Nettogewicht: 105 kg
Bruttogewicht: 105 kg
Die Abdeckplatte ist nur in Verbindung mit einer Vakuumpresse
verwendbar.
Inkl. SPS MAX-CONTROL Upgrade bei Professional
Modellen
Die SPS Steuerung MAX-CONTROL bietet die maximale Kontrolle
über die Vakuumpresse.
Die MAX-CONTROL ersetzt den in der Serienausstattung
enthaltenen digitalen Druckdifferenzschalter.
- Bedienung über einen Touchscreen
- Einstellung des Ausschalt- und Einschaltpunktes der
Vakuumpumpe
- 3 programmierbare Speicherplätze
- Max-Modus mit Anpassung der Schaltpunkte an den
umgebenden Luftdruck
- Run-Modus (Dauerlauf)
- Timer-Funktion
- Stoppuhr
Verfügbarkeit: kurzfristig
Lagerort: Flörsheim
